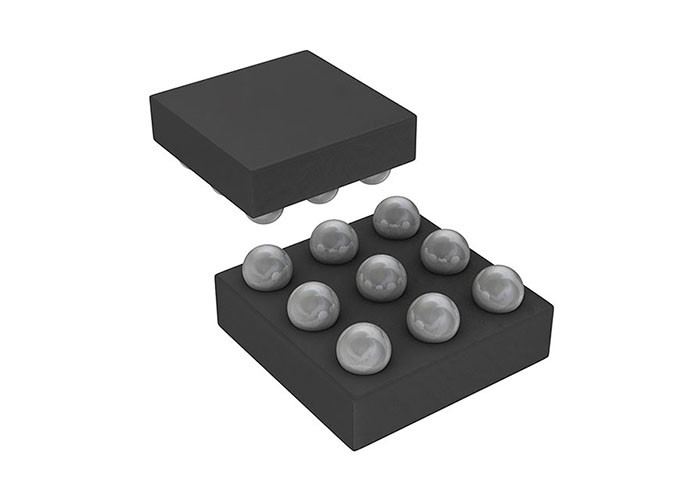

MAX17260SEWL 集積回路チップ バッテリー管理システム IC リチウムイオン 9-WLP

MAX17260SEWL 集積回路チップ バッテリー管理システム IC リチウムイオン 9-WLP​

概要

MAX17260SEWL は、Maxim ModelGauge™ m5 アルゴリズムを実装した超低消費電力燃料ゲージ IC です。この IC は単一セルバッテリーパックを監視し、ハイサイドとローサイドの両方の電流検出をサポートします。

この IC は、電流、電圧、温度の高精度な測定を提供します。バッテリーパックの温度は、内部温度センサーまたは外部サーミスタを使用して測定されます。2 線式 I2C インターフェースにより、データと制御レジスタにアクセスできます。この IC は、小型の鉛フリー 0.4mm ピッチ、1.5mm x 1.5mm、9 ピン WLP パッケージと 3mm x 3mm、14 ピン TDFN パッケージで利用できます。

利点と特徴
ModelGauge m5 EZ
EZ パフォーマンスに文字化けは不要
バッテリーの変動に対する堅牢性
空に近い電圧でのエラーを排除
クーロンカウンターのドリフトを排除
経年劣化、電流、温度を補償
空、フル、アイドル状態は不要
低 5.1μA 動作電流
正確な電流検出
ハイサイドまたはローサイド検出オプション
広いセンス抵抗範囲: 1mΩ ～ 1000mΩ
温度補償によるトレース検出
Li+ および LiFePO4 を含むバリアントをサポート
サーミスタまたは ±1°C 内部温度
動的電力推定 放電中の電力能力
残りの時間と満タンまでの時間の推定
理論的な負荷の下での残りの容量を予測
校正は不要
電圧、SOC、温度、電流、および 1% SOC 変化のアラートインジケーター

アプリケーション
ウェアラブル、スマートウォッチ
タブレット、2-in-1 ラップトップ
Bluetooth ヘッドセット
健康とフィットネスモニター
デジタルスチル、ビデオ、アクションカメラ
医療機器
ハンドヘルドコンピューターとターミナル
ワイヤレススピーカー
ホームおよびビルディングオートメーション、センサー
ポータブルゲームプレーヤー
おもちゃ

シンプルな燃料ゲージ回路図
