商品の詳細:
|
| 部品番号: | AD7606BSTZ | チャネルの数: | 8 |
|---|---|---|---|
| 分解能 (ビット): | 16 b | サンプリングレート (毎秒): | 200k |
| 電圧-供給: | 2.3V | 5.25V、4.75V | 5.25V | 実用温度: | -40°C | 85°C |

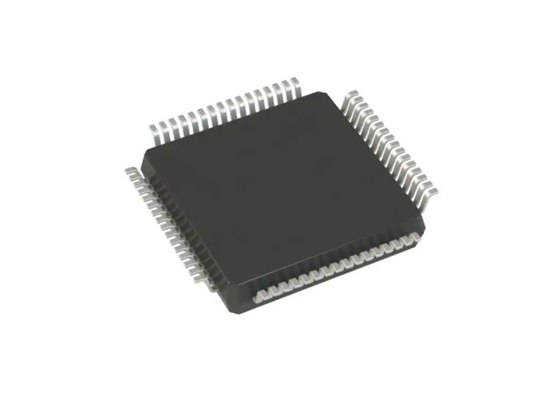

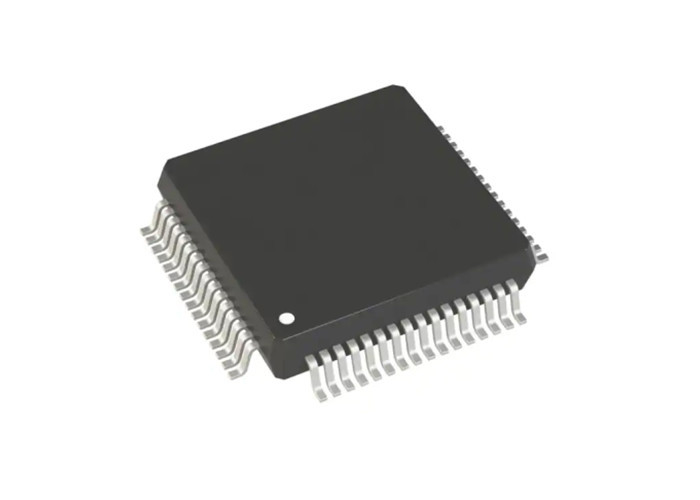

8チャネルAD7606BSTZの16ビットの同期データ収集 システムLQFP64
AD7606BSTZの製品の説明
AD7606BSTZは16ビットの、同時見本抽出、8つ、6つ、そして4つのチャネルが付いているアナログ-デジタル データ収集 システム（DAS）、それぞれである。各部分はアナログ入力 クランプ保護、第2次アンチエイリアシング フィルター、トラックおよび把握アンプ、16ビット充満再分配の逐次比較のアナログ・ディジタル変換器（ADC）、適用範囲が広いデジタル フィルター、2.5ボルトの参照および参照の緩衝および高速連続およびパラレル インターフェイス含んでいる。
AD7606BSTZは単一の5 V供給から作動し、効率率のすべてのチャネルのための200までkSPSで±10 Vおよび±5 Vの本当の両極入力信号を間、見本抽出収容できる。入力クランプ保護回路部品は±16.5 V.まで電圧を容認できる。AD7606にサンプリング周波数にもかかわらず1つのMΩのアナログ入力のインピーダンスがある。単一の供給ろ過する操作、オン破片および高い入力インピーダンスは運転者操作ampsおよび外的な両極供給のための必要性を除去する。
AD7606BSTZのアンチエイリアシング フィルターに22のkHzのdBのしゃ断周波数3つあり、200 kSPSで40 dBのantialiasの拒絶を時見本抽出提供する。適用範囲が広いデジタル フィルターは、SNRの収穫の改善運転されるで、ピン3 dBの帯域幅を減らす。
AD7606BSTZの指定
| AD7606BSTZ | |
| 平行、SPI | |
| 200 kS/s | |
| 片端接地 | |
| SAR | |
| 95.5 dB | |
| DNL -差動非直線性: | +/- 0.99 LSB |
| 利益間違い: | +/- 32 LSB |
| 高さ: | 1.4 mm |
| INL -必要な非直線性: | +/- 2 LSB |
| 入れられた電圧: | +/- 5 V/+/- 10 V |
| 長さ: | 10のmm |
| ADCの入力の数: | 8入れなさい |
| コンバーターの数: | 1つのコンバーター |
| 作動の供給電圧: | 5ボルト |
| Pd -電力損失: | 142 MW |
| パワー消費量: | 100 MW |
AD7606BSTZの特徴
AD7606BSTZの適用
AD7606BSTZの機能ブロック ダイヤグラム
AD7606BSTZのPin構成
FAQ
Q.あなたのプロダクトは元であるか。
:はい、すべてのプロダクトは元、新しいオリジナルの輸入である私達の目的である。
Q:どの証明書があるか。
:私達はERAIのISOの9001:2015によって証明される会社そしてメンバーである。
Q:少しの順序かサンプルを支えることができるか。サンプルは自由であるか。
:はい、私達はサンプル順序および小さい順序を支える。サンプル費用はあなたの順序かプロジェクトに従って異なっている。
Q:私の順序を出荷する方法か。それは安全であるか。
:私達はまた明白、DHLのような、Federal Express、UPS、TNT、EMS.Weを出荷するのにあなたの提案された運送業者を使用してもいい使用する。プロダクトは詰まるよいよにあり、安全および私達を保障するためにあなたの順序へのプロダクト損傷に責任があってであって下さい。
Q:調達期間についての何か。
:私達は5仕事日以内の標準的な部分を出荷してもいい。在庫なしで、私達はあなたの順序の量にあなたのための調達期間を基づいていた確認する。
