統合回路チップ XC7Z020-L1CLG484I 484CSPBGA フィールドプログラム可能なゲート配列

統合回路チップ XC7Z020-L1CLG484I 484CSPBGA フィールドプログラム可能なゲート配列
統合回路チップ XC7Z020-L1CLG484I 484CSPBGA フィールドプログラム可能なゲート配列

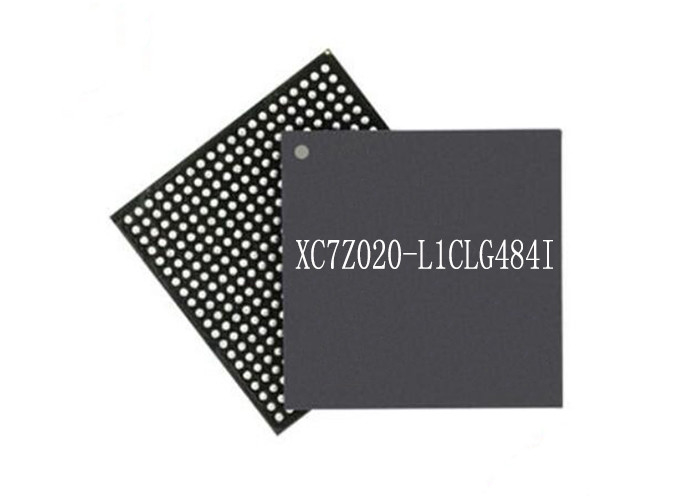

大画像 :  統合回路チップ XC7Z020-L1CLG484I 484CSPBGA フィールドプログラム可能なゲート配列

商品の詳細:
起源の場所: CN
ブランド名: Original Factory
証明: Lead free / RoHS Compliant
モデル番号: XC7Z020-L1CLG484I
お支払配送条件:
最小注文数量: 10
価格: Contact for Sample
パッケージの詳細: 484-CSPBGA (19x19)
受渡し時間: 5-8の仕事日
支払条件: T/T、L/C、ウェスタン・ユニオン

統合回路チップ XC7Z020-L1CLG484I 484CSPBGA フィールドプログラム可能なゲート配列

記述
部品番号: XC7Z020-L1CLG484I L1隠し場所の指示: L1隠し場所指示32 KBの
データ処理装置: プロセッサ1台あたりのデータ32 KBの L2キャッシュ: 512 kb
オン破片の記憶: 256 kb USB: 2x USB 2.0 (OTG)

統合回路チップ XC7Z020-L1CLG484I 484CSPBGA フィールドプログラム可能なゲート配列



製品説明XC7Z020-L1CLG484I

XC7Z020-L1CLG484Iは85Kロジックセル,システムオンチップ,パッケージは484CSPBGA. IEEE Std 802.3とIEEE Std 1588バージョン2.0をサポートする2つの10/100/1000三速イーサネットMAC周辺機器.



製品属性XC7Z020-L1CLG484I

部分番号 XC7Z020-L1CLG484I
I/O の数 130
RAM サイズ
256KB
周辺機器
DMA
主要 な 特質
ArtixTM-7 FPGA,85K ロジックセル
スピード
667MHz
動作温度
-40°C~100°C (TJ)
パッケージ/ケース
484-CSPBGA (19×19)
接続性
CANbus, EBI/EMI,イーサネット,I2C,MMC/SD/SDIO,SPI,UART/USART,USB OTG



集積回路チップの特徴

  • L1 キャッシュ 32 KB 命令,プロセッサ1台あたり 32 KB のデータ
  • L2 キャッシュ 512 KB
  • チップ内メモリ 256 KB
  • 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO
  • DMAが組み込まれている周辺機器 (1): 2x USB 2.0 (OTG), 2x Tri-mode Gigabit Ethernet, 2x SD/SDIO



他の供給品種

部分番号 パッケージ
LS1027AXE7KQA FBGA448
LS1027AXE7NQA FBGA448
LS1027AXN7HNA FBGA448
LS1027AXN7KQA FBGA448
LS1018AXN7NQA FBGA448
LS1027ASE7KQA FBGA448
