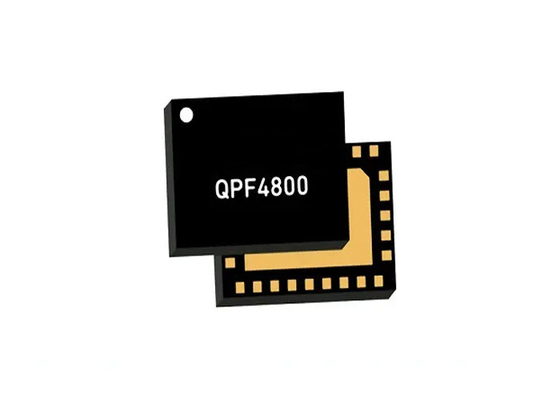

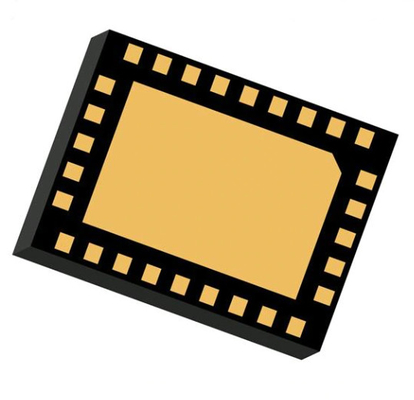

WIFI 6 チップ QPF4800TR13 RF フロントエンド 5GHz Wi-Fi 6 フロントエンド モジュール

WIFI 6 チップ QPF4800TR13 RF フロントエンド 5GHz Wi-Fi 6 フロントエンド モジュール

製品 記述

QPF4800は,Wi-Fi 6システム向けに設計された統合されたダブルバンドフロントエンドモジュール (FEM) である.コンパクトなフォームファクターと統合マッチングにより,アプリケーションのレイアウトエリアを最小限に抑える.性能は2を最適化することに焦点を当てています.4GHzおよび5GHzPAは,5Vの電源電圧で,最大限の線形出力力と最前線出力を維持しながら,電力を節約する.受信経路は,より幅広い条件で一貫したノイズフィギュアパフォーマンスを介してRx感度を最大化するための最適な技術とマッチしますもう一つの重要な特徴は,低電源でも電源の精度を可能にする 幅広い範囲の統合DC電源検出器です.

QPF4800には2.4GHzと5GHzのパワーアンプ (PA),レギュレーター,2つのシングルポール2throwスイッチ (SP2T),ディプレクサー,および2.4GHzと5GHzのバイパス可能な低ノイズアンプ (LNA) が組み込まれています.

主要 な 特徴

• 5150-5925MHz & 2412 2484MHz
• 5GHz POUT = +15dBm MCS11 HE80 -43dB ダイナミック EVM
• 5GHz POUT = +21dBm MCS9 VHT80 -35dB ダイナミック EVM
• 5GHz POUT = +23dBm MCS0 HT20スペクトルマスクの適合性
• 2.4GHz POUT = +19dBm MCS11 HE40 -43dB ダイナミック EVM
• 2.4GHz POUT = +23dBm MCS8 HT40 -30dB ダイナミック EVM
• 2.4GHz POUT = +25dBm MCS0 HT20スペクトルマスク適合
• +5.0V 動作に最適化
• 5GHz 29dB & 2.4GHz 33dB Tx 増幅
• 5GHz 2.6dB & 2.4GHz 2.5dB 騒音数
• 14dB Rx 増幅
• 5GHz 7.5dB & 2.4GHz 6.5dBバイパス損失
• 広範囲の統合DC電源検出器

申請

• アクセス ポイント
• 無線ルーター
• 住宅用ゲート
• 顧客プレミスの設備
• 物 の インターネット

機能ブロック図
