高い入れられた電圧の単独で集積回路BQ25606RGERの立場1cell 3Aの速い充電器

集積回路 BQ25606RGER 単独 1セル 3A 高入力電圧の高速充電器

製品説明

BQ25606は,シングルセルリチウムイオンおよびリチウムポリマーバッテリーのための高度に統合された独立系3.0Aスイッチモードバッテリー充電管理およびシステム電源経路管理デバイスです.このソリューションは,入力リバースブロックFET (RBFET) と高度に統合されています.システムと電池の間の高側切換FET (HSFET,Q2),低側切換FET (LSFET,Q3) とバッテリーFET (BATFET,Q4).低インピーダンスの電源経路はスイッチモード操作効率を最適化します充電時間を短縮し,充電期間のバッテリー使用時間を延長します.

BQ25606は,幅広いスタンドアロン充電器とポータブルデバイスのための高入力電圧をサポートした高速充電を備えています.その入力電圧と電流の調節は,バッテリーに最大充電力を供給しますまた,システム設計を簡素化するために,ハイサイドゲートドライブのためのブートストラップダイオードも統合されています.

このデバイスは,標準USBホストポート,USB充電ポート,USB対応の高電圧アダプタを含む幅広い入力ソースをサポートする.デバイスは,内蔵USBインターフェイスに基づいてデフォルト入力電流制限を設定しますデバイスは,入力電流と電圧の調節とUSB2.0とUSB3.0の電源仕様に対応しています. 組み込みUSBインターフェイスが入力アダプタを識別すると,装置の入力電流制限は,ILIMピン設定抵抗値によって決定される.この装置は,VBUSで5.15Vを供給し,1.2Aまでの恒常電流制限でUSBオンザ・ゴー (OTG) 動作電源評価仕様を満たしている.

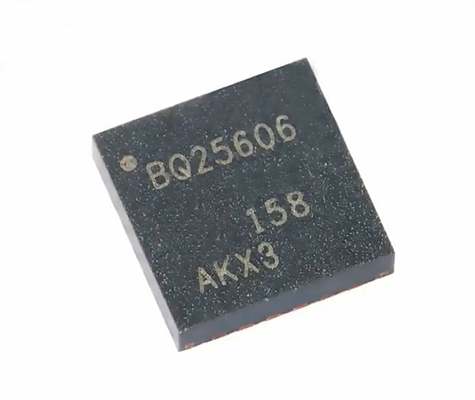

製品写真


特徴

• 高効率の1.5MHz,同期スイッチモードバック充電器
  • 5V入力から2Aで92%の充電効率
  • USB電圧入力 (5 V) に最適化
• USB On-The-Go (OTG) をサポートする
  • 1.2-A までの出力を持つブースト変換器
  • 1A出力では92%のブースト効率
  • 正確な常流量 (CC) 制限
  • 500μFまでの容量負荷までソフトスタート
  • 出力短回路保護
• USB入力と高電圧アダプタをサポートする単一の入力
  • 3.9Vから13.5Vまでの入力電圧範囲をサポートし,22Vの絶対最大入力電圧指定
  • 入力電圧の限界で最大電力を追跡する 4.6 V (VINDPM)
  • VINDPM 限界は自動的に電池の電圧を追跡します
  • USB SDP,DCP,非標準アダプタを自動検出する

応用
• EPOS,ポータブルスピーカー
• 携帯電話 の 配備品
• 医療用 機器
