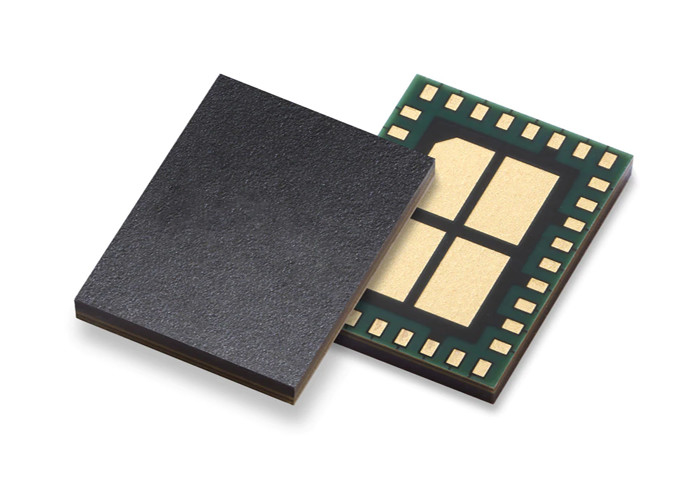

ワイヤレス通信モジュール WLAN8101HMP 2.4GHz WiFi 6 フロントエンド モジュール LGA-38

無線通信モジュール WLAN8101HMP 2.4GHz WiFi 6 フロントエンドモジュール LGA-38

製品説明

WLAN8101Hは,Wi-Fi 6アプリケーションのための2.4 GHz 2 x 2 MIMO RFFEで,3 mm x 4 mmのパッケージです.
WLAN8101Hには2つのモノリシックフロントエンドICが含まれています.各フロントエンドICには,方向性カップラー付きの送信アンプが含まれています.低騒音受信アンプとBluetoothチャンネル付きの送信/受信スイッチ電力増幅器は,電力の効率を向上させるために3つの異なるTX増幅モードをサポートします.方向性カップラーは,送信電力の検出精度を向上させます.
WLAN8101Hには,送信と受信の両方のチャンネルのための共存フィルターも含まれています.
装置は50 Ωにマッチされ,アプリケーションのレイアウトエリアを最小限に抑えるハーモニックとバンド外フィルタを統合しています.

特徴

• Wi-Fi 6 アプリケーション用の小型 2 x 2 MIMO RFFE
• ダイナミックな電力効率と線形性制御のための複数の動作モードを持つ統合電力増幅器
• フルハイバンド 2402 MHz から 2482 MHz
• 効率調整に柔軟性を可能にする3つのTX動作モード
• 統合低騒音増幅器 高増幅とバイパスモードをサポートする
• 単一のアンテナ RX と TX 操作のための SPDT スイッチ
• 精密な送信電源制御のための統合方向性カップラー
• 外部マッチングコンポーネント,DCフリー RFポート,ANTを除き,BTポート (オンチップESDコイル) が不要
• すべてのVCCと制御ピンのためのRF分離コンデンサーを統合した
• 低プロフィール 小型 3mm × 4mm パッケージ
• すべてのピンにESD保護が組み込まれています
• 人体モデル (HBM) ANSI/ESDA/JEDEC標準 JS-001 による 2 kV を超える
• ANSI/ESDA/JEDEC標準 JS-002 に基づく充電装置モデル (CDM) は,ANTピンを除いて,500Vを超えます.その値は400Vです.
• RoHS に準拠する

申請

• Wi-Fi 6 のサポート
• スマートフォン,タブレット,ネットブック,その他の携帯コンピュータ
• 組み込みシステム向けモジュールアプリケーション
