商品の詳細:
|
| 部分番号: | STM32H735VGY6TR | スピード: | 550MHz |
|---|---|---|---|
| I/O の数: | 67 | プログラムメモリサイズ: | 1MB (1M x 8) |
| プログラムメモリタイプ: | フラッシュ | RAM サイズ: | 564K×8 |

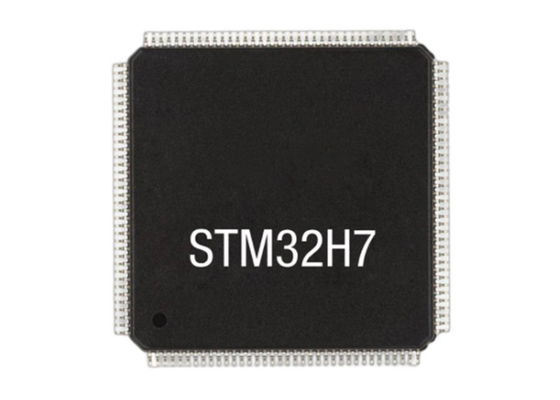

32 ビット単核 STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 マイクロコントローラIC
記述
STM32H735VGY6TRデバイスは高性能Arm® Cortex®-M7 32ビットRISCコアに基づいており,最大550MHzで動作する.Cortex® -M7コアには,Arm®の双重精度 (IEEE 754対応) と単一精度データ処理命令とデータタイプをサポートする浮遊点単位 (FPU) が搭載されています.Cortex-M7コアには 32 Kbyte の命令キャッシュと 32 Kbyte のデータキャッシュが含まれています.STM32H735VGY6TRデバイスは,アプリケーションの安全性を高めるため,完全なDSP命令とメモリ保護ユニット (MPU) をサポートする..
STM32H735VGY6TRデバイスには,1 Mbyte のフラッシュメモリ,最大 564 Kbyte の RAM (ITCM と AXI の間で共有できる 192 Kbyte を含む),+ 64KBIT 専用ITCM, 128 Kbyte のAXI, 128 Kbyte のDTCM, 48 Kbyte のAHB, 4 Kbyte のバックアップ RAM) と APB バス,AHB バスに接続された拡張I/Oと周辺機器の幅広い範囲,2x32ビットマルチAHBバスマトリックスと,内部および外部メモリへのアクセスをサポートするマルチレイヤーAXIインターコネクトアプリケーションの信頼性を向上させるために,すべてのメモリにはエラーコードの修正 (エラー修正1件,エラー検出2件) が機能しています.
この装置には,数学/算術関数加速を可能にする周辺装置 (三角関数のためのCORDIC共プロセッサとフィルター関数のためのFMACユニット) が組み込まれています.すべてのデバイスは3つのADCを提供しています, 2つのDAC,2つの動作増幅器,2つの超低功率比較器,3つの低功率RTC,4つの汎用32ビットタイマー,12つの汎用16ビットタイマー,その中にはモーター制御用の2つのPWMタイマー5つの低消費電力のタイマーこのデバイスは,実際のランダムナンバージェネレーター (RNG) と暗号加速セル,およびHASHプロセッサを搭載している.外部のシグマデルタモジュレーター (DFSDM) の4つのデジタルフィルターをサポートしている.標準と高度な通信インターフェースも搭載しています.
STM32H735VGY6TRの仕様
| コアプロセッサー: | ARM® Cortex®-M7 | コアサイズ: | 32 ビット 単核 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 1.71V ~ 3.6V | データコンバーター: | A/D 12x12/b, 22x16b; D/A 2x12b |
| オスイレーター型: | 内部 | 動作温度: | -40°C ~ 85°C (TA) |
パッケージピン
特徴
コア:Arm® Cortex®-M7 32ビット 550 MHz MCU
-40°Cから85°C/125°Cまでの動作温度
128KByteまでのフラッシュメモリ
36Kbytes SRAM (32Kbytes HW パリティチェック)
電圧範囲:1.62Vから3.6V
RTCとバックアップレジスタのためのVBAT供給
4から48MHzの結晶オシレーター
柔軟なマッピングを備えた7チャネルDMAコントローラ
12ビット,0.4μs ADC (最大16の拡張チャンネル)
2つの高速低功率アナログコンパレーター,プログラム可能な入力と出力,鉄道から鉄道へ
2つの12ビットDAC,低電力サンプル&ホールド
14つのタイマー (2つの128MHz対応):先進的なモーター制御のための16ビット,1つの32ビットと5つの16ビット汎用,2つの基本的な16ビット,2つの低電力16ビット,2つのウォッチドッグ,SysTickタイマー
停止/スタンバイ/シャットダウンからのアラームと定期的な目覚めを伴うカレンダーRTC
USB型CTM電源配送コントローラ
開発支援:シリアルワイヤデバッグ (SWD)
96ビット 独自のID
すべてのパッケージはECOPACK®2に対応しています
