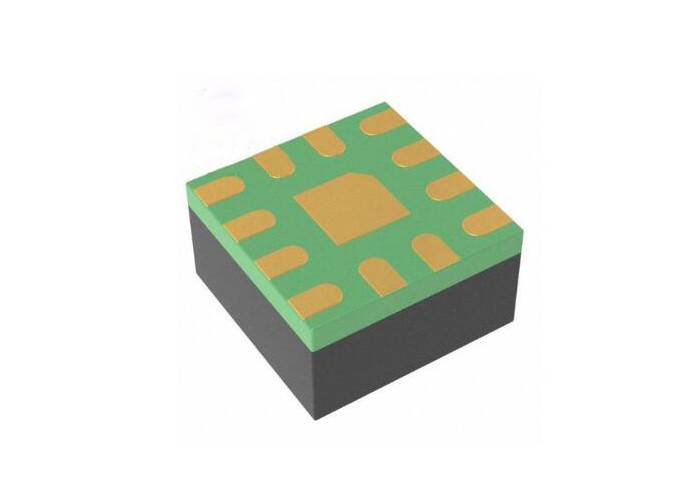

DC DC コンバーター LTC3307AHV#WTRPBF 高効率 QFN12 低ノイズ

DC DC コンバーター LTC3307AHV#WTRPBF 高効率 QFN12 低ノイズ

LTC3307AHV#WTRPBFの製品説明

LTC3307AHV#WTRPBF は、2.25V ～ 5.5V の入力電源で動作する、非常に小型で高効率、低ノイズのモノリシック同期整流式 3A 降圧 DC/DC コンバータです。このレギュレータは、固定周波数、スイッチング周波数 1MHz ～ 3MHz でのピーク電流モード制御、最小オン時間 22ns を使用して、小さな外付け部品で高速過渡応答を実現します。Silent Switcher アーキテクチャは、EMI 放射を最小限に抑えます。

LTC3307AHV#WTRPBFの仕様

LTC3307AHV#WTRPBFの特長

• 高効率: 8mΩ NMOS、31mΩ PMOS
• プログラム可能な周波数：1MHz～3MHz
• 小型インダクタとコンデンサ
• ピーク電流モード制御
• 22nsの最小オン時間
• 広帯域幅、高速過渡応答
• 40µAのIQでの低リップルBurst Mode®動作
• VIN範囲: 2.25V～5.5V
• VOUT範囲: 0.5V～VIN
• VOUT精度: 全温度範囲で±1%
• 高精度の 400mV イネーブルしきい値、シャットダウン時の 1μA
• パワーグッド、内部補償、ソフトスタート
• 熱的に強化された2mm×2mm LQFNパッケージ

LTC3307AHV#WTRPBFのアプリケーション

• 自動車、産業、通信
• FPGA、ASIC、µP コア電源
• 光ネットワーキング、サーバー、テレコム
• 電池式システム
• 分散型 DC 電源システム (POL)

LTC3307AHV#WTRPBFの簡略図

LTC3307AHV#WTRPBFのブロック図

LTC3307AHV#WTRPBFの機能ブロック図
