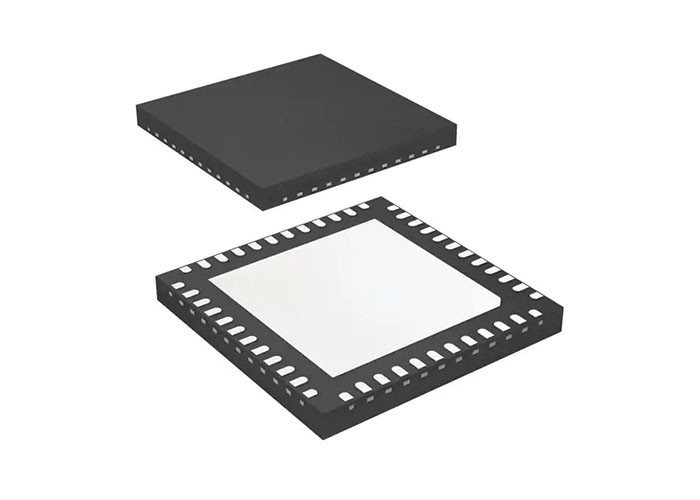

力管理IC L-ASC10-1SG48Iハードウエア管理のエキスパンダー48-QFNS

パワー管理IC L-ASC10-1SG48I ハードウェア管理エクスパンダー 48-QFNS

製品説明

L-ASC10-1SG48I ((アナログ感覚と制御 - 10レール) は,プラットフォームマネージャ2と使用するように設計されたハードウェア管理 (電力,熱,制御平面管理) エクスパンダーである.ECP5 FPGA で,回路板にハードウェア管理制御機能を実装するL-ASC10-1SG48I (ASCと呼ばれる) は,電源電圧と電流モニタリング,温度モニタリング,配列および限界制御チャネルのシームレススケーリングを可能にします.ASCには,これらの集中ハードウェア管理コントローラとモニター信号の状態と出力制御信号の交換をサポートする専用インターフェースが含まれます.ハードウェア管理システムを実装するために最大8つのASCデバイスを使用できます.

特徴

10 鉄道電圧監視と測定

• 紫外線/紫外線 障害検出精度 0.2% タイプ
• 誤差検出速度 <100 μs
• 高電圧,単端および差分センサー

2チャネルの広範囲電流モニタリングと測定

• 高面電流 12Vまで測定
• プログラム可能なOC/UC欠陥検出
• < 1 μs で電流欠陥を検出する

3つの温度監視と測定チャンネル

• プログラム可能な OT/UT 障害値
• 外部ダイオードを用いた温度モニタリングの2つのチャンネル
• チップ内温度モニター

4つの高端MOSFETドライバー

• プログラム可能な充電ポンプ

4つの精密トリミングとマージンチャネル

• 閉ループ操作
• 電圧スケーリングとVIDサポート

9 一般目的の入力/出力

• 5 V 容量 I/O

非揮発性欠陥記録
I2C を通してプログラムできるシステム内

• 揮発性のない配置
• 背景プログラムサポート

システムレベルのサポート

• 3.3 V 動作,広い入力電源範囲 2.8 V から 3.6 V
• 工業用温度範囲
• 48ピンのQFN
• RoHS に準拠し,ハロゲンを含まない

ASCブロック図

申請

• 電気通信とネットワーク
• 工業,試験,測定
• 医療 システム
• サーバーとストレージシステム
• 高い信頼性のあるシステム

応用図
