商品の詳細:
|
| 部品番号: | TPS56C230RJER | 電圧 - 入力 (最小): | 4.5V |
|---|---|---|---|
| 電圧 - 入力 (最大): | 18V | 電圧 - 出力 (最小/固定): | 0.6V |
| 電圧 - 出力 (最大): | 5.5V | 電流 - 出力: | 12A |
| ハイライト: | TPS56C230RJER 集積回路チップ、TPS56C230RJER 集積回路チップ レギュレータ IC、TPS56C230RJER 降圧スイッチング レギュレータ IC,TPS56C230RJER Integrated Circuit Chip Regulator IC,TPS56C230RJER Buck Switching Regulator IC |
||

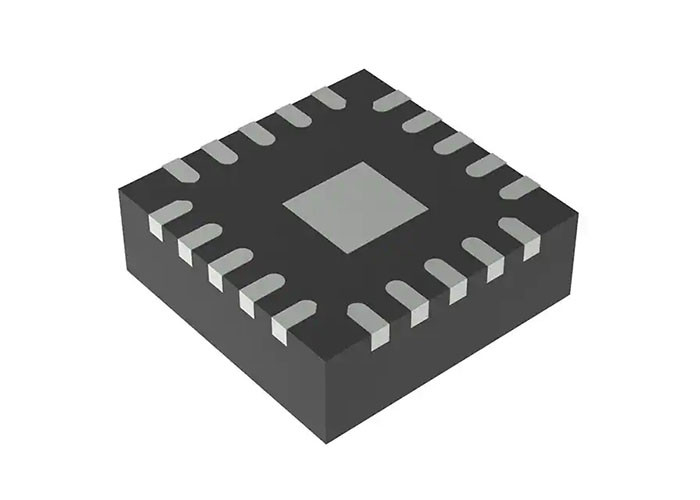

TPS56C230RJER バック スイッチングレギュレータ IC ポジティブ 調整可能 0.6V 1 出力 12A 20-VFQFN
説明
TPS56C230RJER は、FET を内蔵した高効率同期バック コンバータです。システム設計者は、スタンバイ電流が低く、必要な外付け部品が少ないため、幅広いアプリケーションでこのデバイスを使用できます。
TPS56C230RJER は D-CAP3 制御を採用しており、高速過渡応答と内部補償による優れたラインおよび負荷レギュレーションを提供します。また、デバイスが特殊ポリマーや超低 ESR セラミック コンデンサなどの低等価直列抵抗 (ESR) 出力コンデンサをサポートできるようにする独自の回路も備えています。
特徴
入力電圧範囲：4.5V～18V
出力電圧範囲：0.6V～5.5V
12A の連続出力電流をサポート
高速過渡応答のための D-CAP3™ アーキテクチャ制御
±1% フィードバック電圧精度 (25°C)
統合型 17mΩ および 5.9mΩ FET
MODE ピンで Eco-mode™ と強制連続導通モード (FCCM) を選択可能
500kHzのスイッチング周波数
デフォルトの 1.2 ms で調整可能なソフトスタート時間
統合されたパワー グッド インジケータ
出力ディスチャージ機能内蔵
サイクルごとの過電流保護
非ラッチ過電圧、低電圧、過熱、および低電圧ロックアウト保護
-40°C～125°Cの動作ジャンクション温度
20 ピン 3.0mm × 3.0mm HotRod™ VQFN
アプリケーション
簡略化された回路図
ピン配置と機能
よくある質問
Q. オリジナル商品ですか？
A：はい、すべての製品はオリジナルです。新しいオリジナルの輸入が私たちの目的です。
Q:どの証明書がありますか?
A:私たちは ISO 9001:2015 認定企業であり、ERAI のメンバーです。
Q:少量の注文またはサンプルをサポートできますか?サンプルは無料ですか?
A：はい、サンプル注文と少量注文をサポートしています。サンプル費用は、注文またはプロジェクトによって異なります。
Q: どのように私の注文?安全ですか？
A：DHL、Fedex、UPS、TNT、EMSなどのエクスプレスを使用して発送します。提案されたフォワーダーも使用できます。
Q: リードタイムはどうですか?
A: 在庫部品は 5 営業日以内に発送できます。在庫がない場合は、ご注文数量に基づいてリードタイムを確認します。
