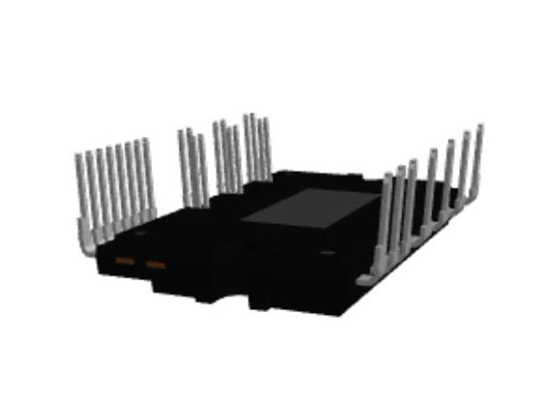

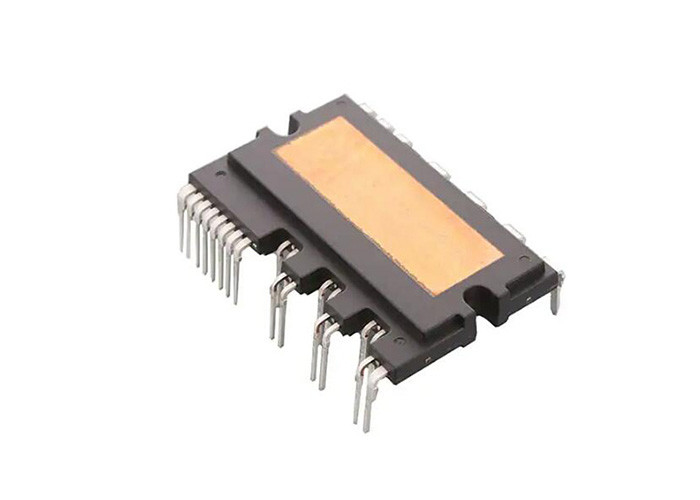

NFVA35065L32 自動車用 IGBT モジュール NFVA35065 650V 50A スマート パワー モジュール

3 相インバーター NFVA35065L32 自動車用スマート電源モジュール NFVA35065 650V 50A

NFVA35065L32の製品説明

NFVA35065L32 は、ハイブリッド車および電気自動車向けのフル機能の高性能インバータ出力段を提供する高度な車載用 SPM® モジュールです。
NFVA35065L32 は、内蔵 IGBT の最適化されたゲート ドライブを統合して EMI と損失を最小限に抑えると同時に、低電圧ロックアウト、過電流シャットダウン、ドライブ IC の熱監視、および障害レポートを含む複数のオンモジュール保護機能も提供します。内蔵の高速 HVIC は、単一の電源電圧のみを必要とし、入力ロジック レベル ゲート入力を、モジュールの内部 IGBT を適切に駆動するために必要な高電圧、大電流駆動信号に変換します。さまざまな制御アルゴリズムをサポートするために、フェーズごとに別々の負の IGBT 端子を使用できます。

NFVA35065L32の仕様

NFVA35065L32の特長

• 27 ピン DIP パッケージの自動車用 SPM
• AEC & AQG324 認定および PPAP 対応
• 650 V/50 A 3 相 IGBT インバーター、ゲート ドライバーと保護機能を内蔵
• 低 Vce(sat) および高速スイッチングを備えた 175°C 保証短絡定格 FS トレンチ IGBT
• AlN DBC基板を使用した優れた耐熱性
• 三相電流センシング用にローサイド IGBT から分離されたオープン エミッタ ピン
• 単一接地電源
• 温度監視用のLVIC温度センシング内蔵
• 絶縁定格: 2500 Vrms/1 分。

NFVA35065L32 のアプリケーション

• 自動車用高電圧補助モーター
• 気候 e-コンプレッサー
• オイル/ウォーターポンプ
• スーパー/ターボチャージャー
• バラエティファン

NFVA35065L32のピン配置

NFVA35065L32のスイッチングテスト回路例

NFVA35065L32 - 取り付けネジのトルク順
