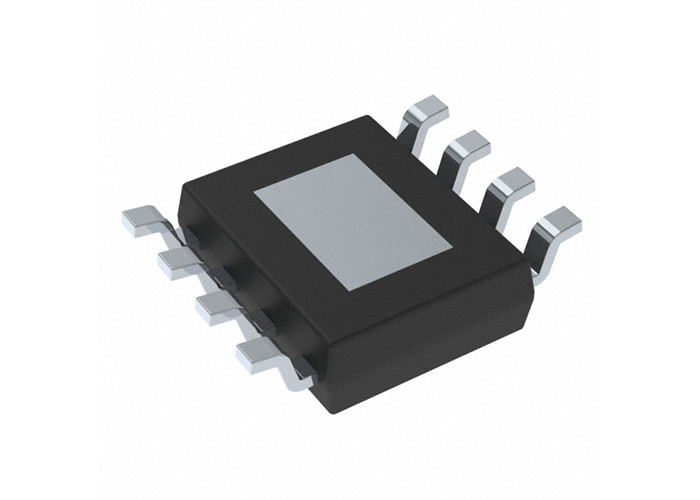

集積回路チップ UCC27200QDDARQ1 ハーフブリッジ ゲート ドライバ IC 非反転

集積回路チップ UCC27200QDDARQ1 ハーフブリッジ ゲート ドライバ IC 非反転

UCC27200QDDARQ1の製品説明

UCC27200QDDARQ1 は高周波 N チャネル MOSFET ドライバで、120 V ブートストラップ ダイオードと、制御の柔軟性を最大限に高めるための独立した入力を備えたハイサイドおよびローサイド ドライバを備えています。スイッチ フォワードおよびアクティブクランプ フォワード コンバーター。ローサイドとハイサイドのゲート ドライバは個別に制御され、互いのターンオンとターンオフの間が 1 ns に一致します。

の仕様UCC27200QDDARQ1

UCC27200QDDARQ1の特長

• 車載アプリケーションに適合
• AEC-Q100 の認定を受け、次の結果が得られました。
• デバイス温度グレード 1:
• 40°C～125°Cの周囲動作温度範囲
• デバイス HBM ESD 分類レベル 2
• デバイス CDM ESD 分類レベル C5
• ハイサイドおよびローサイド構成で2つのNチャネルMOSFETを駆動
• 最大起動電圧: 120 V
• 最大 VDD 電圧: 20 V
• オンチップ 0.65V VF、0.6Ω RD ブートストラップ ダイオード
• 1MHz以上の動作
• 20nsの伝搬遅延時間
• シンク3A、ソース3Aの出力電流
• 1000pF負荷で8nsの立ち上がり時間と7nsの立ち下がり時間
• 1nsの遅延マッチング
• –40°C ～ 140°C (JunctionTemperature) で指定

の応用UCC27200QDDARQ1

• テレコム、データコム、マーチャント市場向けの電源
• ハーフブリッジ アプリケーションとフルブリッジ コンバータ
• 絶縁バス アーキテクチャ
• 2 スイッチ フォワード コンバータ
• アクティブクランプフォワードコンバータ
• 高電圧同期バックコンバータ
• クラスDオーディオアンプ

UCC27200QDDARQ1 の簡略化されたアプリケーション図
