4A TPS1H100BQPWPRQ1 集積回路チップ TPS1H100 負荷ドライバ IC 80mOhm

4A TPS1H100BQPWPRQ1 集積回路チップ TPS1H100 負荷ドライバ IC 80mOhm

TPS1H100BQPWPRQ1の製品説明

TPS1H100BQPWPRQ1 は、40V、100mΩ シングルチャンネル スマート ハイサイド パワー スイッチです。
TPS1H100BQPWPRQ1 は、完全に保護されたハイサイド パワー スイッチであり、NMOS パワー FET とチャージ ポンプが統合されており、さまざまな種類の抵抗性、誘導性、および容量性負荷のインテリジェントな制御を目的としています。

TPS1H100BQPWPRQ1の仕様

TPS1H100BQPWPRQ1の特長

• 機能安全システムの設計に役立つドキュメントが利用可能
• 完全な診断機能を備えたシングルチャネル スマート ハイサイド パワー スイッチ
• バージョン A: オープンドレイン ステータス出力
• バージョン B: 電流検出アナログ出力
• 広い動作電圧 3.5 ～ 40 V
• 非常に低いスタンバイ電流、<0.5 µA
• 動作接合部温度、–40 ～ 150°C
• 入力制御、3.3V および 5V ロジック互換
• 高精度電流検出、1 A で ±30 mA、5 mA で ±4 mA
• 外付け抵抗によるプログラム可能な電流制限、0.5 A で ±20%
• MCUアナログまたはデジタルインターフェースの多重化のための診断イネーブル機能

TPS1H100BQPWPRQ1 のアプリケーション

• サブモジュール用ハイサイドパワースイッチ
• 低ワットランプ用電源スイッチ
• ハイサイドリレーとソレノイド
• PLC デジタル出力電源スイッチ
• 一般的な抵抗性、誘導性、および容量性負荷

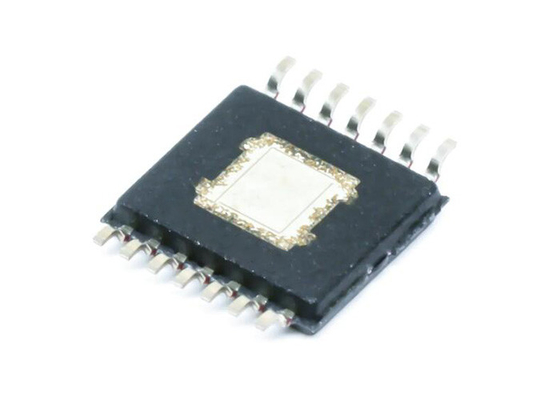

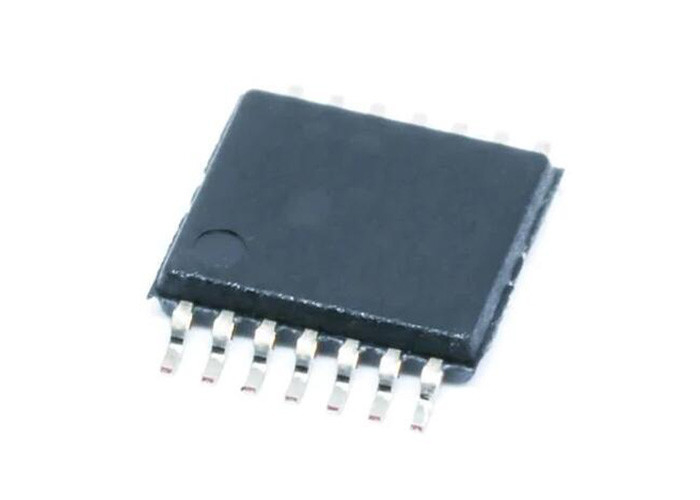

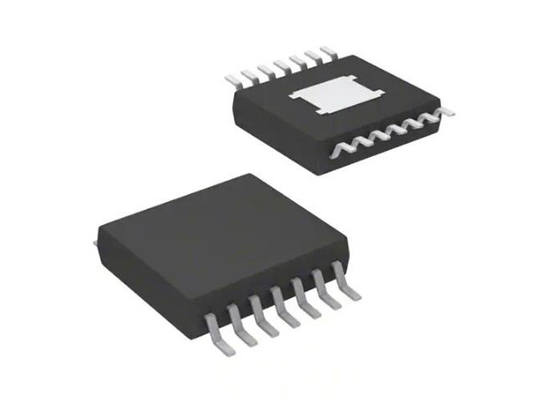

TPS1H100BQPWPRQ1の製品写真

TPS1H100BQPWPRQ1 の典型的なアプリケーション回路図

よくある質問
Q. オリジナル商品ですか？
A：はい、すべての製品はオリジナルです。新しいオリジナルの輸入が私たちの目的です。
Q:どの証明書がありますか?
A:私たちは ISO 9001:2015 認定企業であり、ERAI のメンバーです。
Q:少量の注文またはサンプルをサポートできますか?サンプルは無料ですか?
A：はい、サンプル注文と少量注文をサポートしています。サンプル費用は、注文またはプロジェクトによって異なります。
Q: どのように私の注文?安全ですか？
A：DHL、Fedex、UPS、TNT、EMSなどのエクスプレスを使用して発送します。提案されたフォワーダーも使用できます。
Q: リードタイムはどうですか?
A: 在庫部品は 5 営業日以内に発送できます。在庫がない場合は、ご注文数量に基づいてリードタイムを確認します。
