商品の詳細:
|
| 部品番号: | TPS76933QDBVRG4Q1 | ドロップアウトの電圧: | 71mV |
|---|---|---|---|
| 身長: | 1.15 mm | 長さ: | 2.9 mm |
| 幅: | 1.6mm | 負荷規制: | 12mV |
| ラインレギュレーション: | 0.04%/V | 動作消費電流: | 17uA |

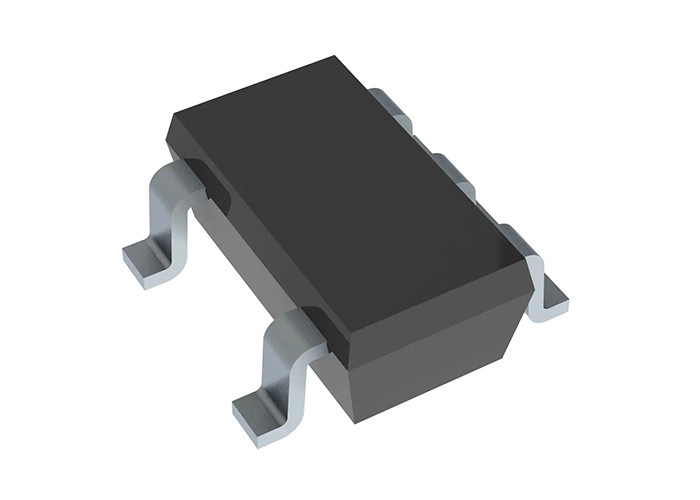

集積回路チップ TPS76933QDBVRG4Q1 超低消費電力 100mA 低ドロップアウト線形レギュレータ
TPS76933QDBVRG4Q1 の製品説明
TPS76933QDBVRG4Q1 は、低ドロップアウト (LDO) 電圧レギュレータであり、低ドロップアウト電圧、超低消費電力動作、および小型パッケージの利点を提供します。これらのレギュレータは、従来の LDO レギュレータと比較して、低ドロップアウト電圧と超低静止電流を特長としています。5 ピンの小型表面実装 IC SOT-23 パッケージで提供される TPS76933QDBVRG4Q1 は、マイクロパワー動作や基板スペースが限られている場合に最適です。
TPS76933QDBVRG4Q1 の仕様
|
製品ステータス |
アクティブ |
|
出力構成 |
ポジティブ |
|
出力タイプ |
固定 |
|
レギュレータ数 |
1 |
|
電圧 - 入力 (最大) |
10V |
|
電圧 - 出力 (最小/固定) |
3.3V |
|
電圧ドロップアウト (最大) |
0.2V @ 100mA |
|
電流 - 出力 |
100mA |
|
電流 - 静止 (Iq) |
28 µA |
|
PSRR |
60dB (1kHz) |
|
制御機能 |
イネーブル |
|
保護機能 |
過電流、過熱、逆極性 |
|
動作温度 |
-40°C ~ 125°C |
|
実装タイプ |
表面実装 |
TPS76933QDBVRG4Q1 の特徴
車載アプリケーション向けに認定済み
100mA 低ドロップアウトレギュレータ
1.2V、1.5V、1.8V、2.5V、2.7V、2.8V、3V、3.3V、5V の固定出力バージョンおよび調整可能バージョンが利用可能
100mA 時の静止電流はわずか 17µA
スタンバイモードでの静止電流は 1µA
ドロップアウト電圧は通常 100mA で 71mV
過電流制限
-40°C ～ 125°C の動作接合部温度範囲
5 ピン SOT-23 (DBV) パッケージ
TPS76933QDBVRG4Q1 のアプリケーション
ADAS モジュール
RF モジュール
ワイヤレスモジュール
一般的なノイズに敏感なアプリケーション
TPS76933QDBVRG4Q1 の機能ブロック図
TPS76933QDBVRG4Q1 のピン構成と機能
