4075LAB FPGA IC XC7A50T-1FTG256I XC7A50 フィールド プログラマブル ゲート アレイ FBGA256

4075LAB FPGA IC XC7A50T-1FTG256I XC7A50 フィールド プログラマブル ゲート アレイ FBGA256

XC7A50T-1FTG256Iの製品説明

XC7A50T-1FTG256I 分散メモリとして構成可能な実際の 6 入力ルックアップ テーブル (LUT) テクノロジに基づく高度な高性能 FPGA ロジック。
XC7A50T-1FTG256I は、オンチップ データ バッファリング用のビルトイン FIFO ロジックを備えた 36Kb デュアル ポート ブロック RAM です。
XC7A50T-1FTG256I 最大 1,866 Mb/s の DDR3 インターフェイスをサポートする高性能 SelectIO™ テクノロジ。

XC7A50T-1FTG256Iの仕様

の特徴XC7A50T-1FTG256I

• 600 Mb/s から最大 600 Mb/s までの内蔵マルチギガビット トランシーバーによる高速シリアル接続。6.6 Gb/s から最大 28.05 Gb/s のレートで、チップ間インターフェイス用に最適化された特別な低電力モードを提供します。
• ユーザーが構成可能なアナログ インターフェイス (XADC) で、デュアル 12 ビット 1MSPS アナログ/デジタル コンバーターとオンチップの温度センサーおよび電源センサーが組み込まれています。
• 最適化された対称係数フィルタリングを含む高性能フィルタリング用の 25 x 18 乗算器、48 ビット アキュムレータ、および前置加算器を備えた DSP スライス。
• MicroBlaze™ プロセッサを使用して組み込み処理を迅速に展開します。
• 最大 x8 Gen3 エンドポイントおよびルート ポート設計用の PCI Express® (PCIe) 用統合ブロック。

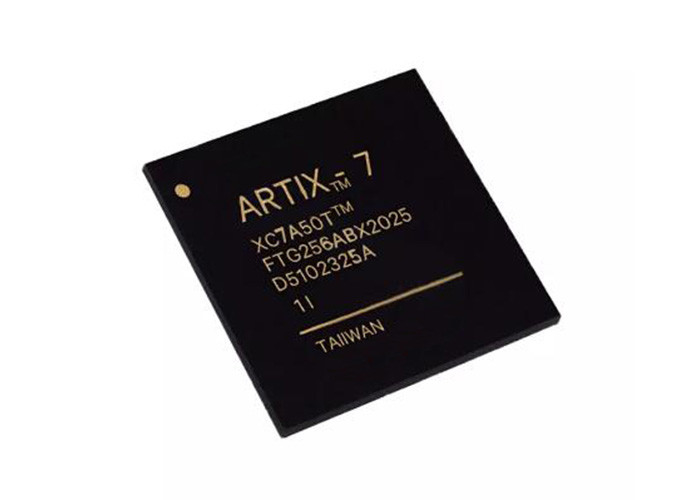

製品写真の XC7A50T-1FTG256I

簡略図 XC7A50T-1FTG256Iの

よくある質問
Q. オリジナル商品ですか？
A：はい、すべての製品はオリジナルです。新しいオリジナルの輸入が私たちの目的です。
Q:どの証明書がありますか?
A:私たちは ISO 9001:2015 認定企業であり、ERAI のメンバーです。
Q:少量の注文またはサンプルをサポートできますか?サンプルは無料ですか?
A：はい、サンプル注文と少量注文をサポートしています。サンプル費用は、注文またはプロジェクトによって異なります。
Q: どのように私の注文?安全ですか？
A：DHL、Fedex、UPS、TNT、EMSなどのエクスプレスを使用して発送します。提案されたフォワーダーも使用できます。
Q: リードタイムはどうですか?
A: 在庫部品は 5 営業日以内に発送できます。在庫がない場合は、ご注文数量に基づいてリードタイムを確認します。
