商品の詳細:
|
| 部品番号: | IMBG120R140M1H | FETタイプ: | Nチャンネル |
|---|---|---|---|
| テクノロジー: | 炭化ケイ素 | パッケージ: | PG-TO263-7-12 |
| 取付タイプ: | 表面実装 | FET機能: | 標準 |
| ハイライト: | IMBG120R140M1H 集積回路チップ、SiC MOSFET 集積回路チップ、1200V SiC MOSFET トランジスタ,SiC MOSFET Integrated Circuit Chip,1200V SiC MOSFET Transistors |
||

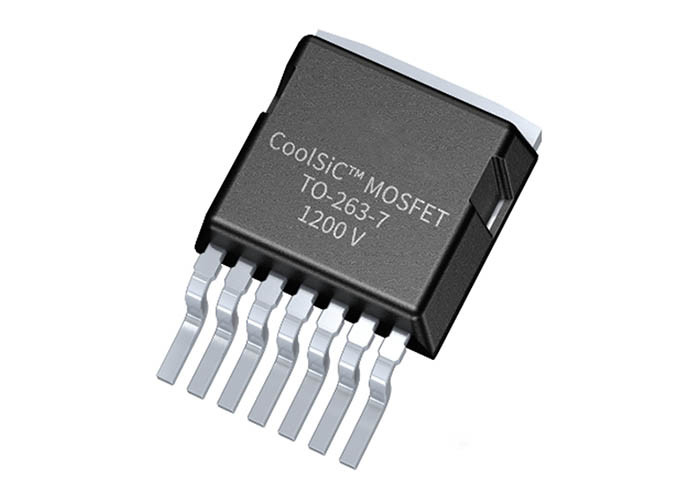

集積回路チップ IMBG120R140M1H 1200 V SiC トレンチ MOSFET トランジスタ、TO-263-7 パッケージ
の仕様IMBG120R140M1H
|
商品状態 |
アクティブ |
|
FETタイプ |
Nチャンネル |
|
テクノロジー |
SiCFET（シリコンカーバイド） |
|
ドレイン-ソース間電圧 (Vdss) |
1200V |
|
電流 - 連続ドレイン (Id) @ 25°C |
18A (Tc) |
|
Rds On (Max) @ Id、Vgs |
189ミリオーム @ 6A、18V |
|
Vgs(th) (最大) @ Id |
5.7V @ 2.5mA |
|
ゲート電荷 (Qg) (最大) @ Vgs |
13.4nC@18V |
|
Vgs (最大) |
+18V、-15V |
|
入力容量 (Ciss) (最大) @ Vds |
800Vで491pF |
|
FET機能 |
標準 |
|
消費電力 (最大) |
107W (Tc) |
|
動作温度 |
-55℃～175℃(TJ) |
IMBG120R140M1Hの特長
非常に低いスイッチング損失
短絡耐性時間 3 µs
完全に制御可能な dV/dt
ベンチマーク ゲートしきい値電圧、VGS(th) = 4.5V
寄生ターンオンに強く、0Vターンオフゲート電圧印加可能
ハード整流用の堅牢なボディ ダイオード
クラス最高の熱性能を実現する XT 相互接続技術
パッケージの沿面距離とクリアランス距離 > 6.1mm
スイッチング性能を最適化するためのセンスピン
IMBG120R140M1Hのメリット
効率改善
より高い周波数の有効化
電力密度の向上
冷却労力の削減
システムの複雑さとコストの削減
IMBG120R140M1Hの応用例
ドライブ
インフラ – 充電器
エネルギー生成 - ソーラー ストリング インバーターとソーラー オプティマイザー
産業用電源 - 産業用UPS
