商品の詳細:
|
| 部分番号: | UCC23313BQDWYRQ1 | チャンネル数: | 1 |
|---|---|---|---|
| テクノロジー: | 容量性カップリング | マウントタイプ: | 表面マウント |
| パッケージ: | 6-SOIC | 上昇時間: | 28 ns |

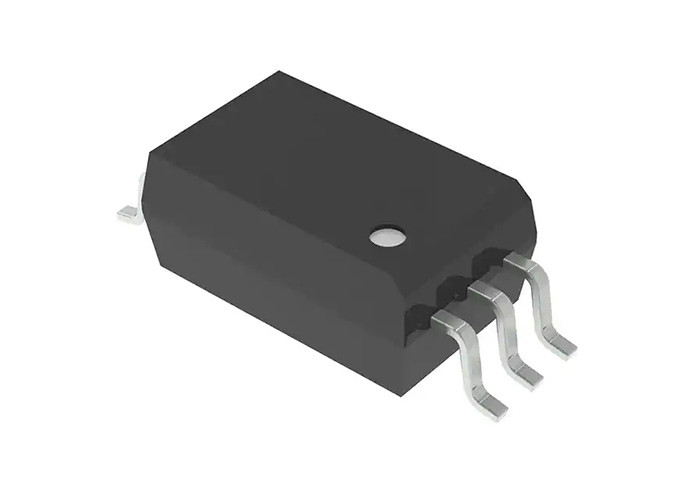

UCC23313BQDWYRQ1 ゲートドライバ容量結合 3750Vrms 1チャンネル 6SOIC パッケージ
製品説明 UCC23313BQDWYRQ1
UCC23313BQDWYRQ1は,4.5Aソースと5.3Aシンクピーク出力電流と3.75-kVRMS 基本隔離値. 33Vの高供給電圧範囲は,IGBTとSiC電源FETを効果的に駆動するために二極電源の使用を可能にします.UCC23313BQDWYRQ1は,低側および高側電源FETの両方を駆動することができます.Key features and characteristics bring significant performance and reliability upgrades over standard opto-coupler based gate drivers while maintaining pin-to-pin compatibility in both schematic and layout design性能のハイライトには,高い共通モード臨時免疫性 (CMTI),低い伝播遅延,および小さなパルス幅歪みが含まれます. 厳格なプロセス制御は,小さな部品間偏差をもたらします.入力段階はエミュレートされた二極管 (e-diode) で,長時間信頼性とオプトコップラーゲートドライバで見られる伝統的なLEDと比較して優れた老化特性があります..
UCC23313BQDWYRQ1の仕様
|
電圧 - 隔離 |
3750Vrms |
|
一般モード 臨時免疫力 (分) |
150kV/μs |
|
増殖遅延 tpLH / tpHL (最大) |
105n,105n |
|
パルス幅歪み (最大) |
35ns |
|
昇降時間 (種類) |
28ns,25ns (最大) |
|
電流 - 出力高,低 |
3A,3.5A |
|
電流 - 最大出力 |
4.5A,5.3A |
|
電圧 - 前向き (Vf) (タイプ) |
2.1V |
|
電流 - 直流向 (If) (最大) |
25mA |
|
電圧 - 出力供給 |
10V~33V |
|
動作温度 |
-40°C ~ 125°C |
適用するUCC23313BQDWYRQ1
インターロックUCC23313BQDWYRQ1
