商品の詳細:
|
| 部分番号: | LMG1025QDEETQ1 | 出力電流: | 7A |
|---|---|---|---|
| 供給電圧 - Min: | 4.75V | 供給電圧 - マックス: | 5.25V |
| 上昇時間: | 650 ps | 秋の時間: | 850 ps |

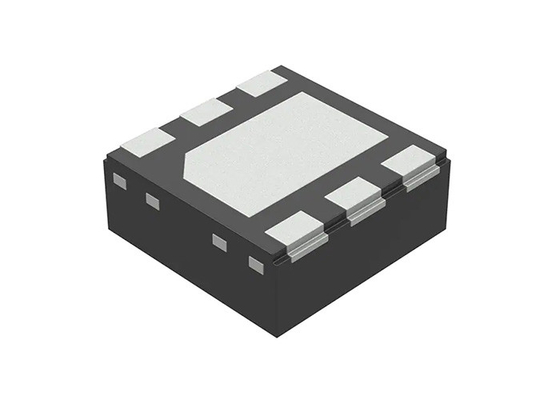

LMG1025QDEETQ1 高周波および狭いパルスアプリケーションのための自動車低サイドガンおよびMOSFETドライバー
LMG1025QDEETQ1の製品説明
LMG1025QDEETQ1は,高スイッチング周波数自動車アプリケーションのための単チャンネル低側強化モードGaN FETと論理レベルMOSFETドライバである.狭いパルス幅能力,スピードスイッチ仕様,および小さなパルス歪みは,LIDAR,ToF,およびパワーコンバーターのパフォーマンスを著しく向上させるために結合します.1.25-ns出力パルス幅により,より強力で目安なダイオードパルスが可能になります.これは300-ns歪みと組み合わせて,より遠距離,正確なLiDAR/ToFシステムにつながります.2.9ns 伝播遅延は制御ループ応答時間を大幅に改善し,したがって電源変換器の全体的なパフォーマンスを向上させる.OUTH の間の外部抵抗を通して,ドライブ強度とタイミングを独立して調整することができますOUTLとFETゲート
LMG1025QDEETQ1の仕様
|
駆動式構成 |
低面 |
|
チャンネルタイプ |
シングル |
|
運転手数 |
1 |
|
ゲートタイプ |
Nチャンネル,Pチャンネル MOSFET |
|
電圧 - 供給 |
4.75V~5.25V |
|
論理電圧 - VIL,HIV |
1.8V,1.7V |
|
電流 - ピーク出力 (源,シンク) |
7A,5A |
|
入力タイプ |
逆転,逆転しない |
|
昇降時間 (種類) |
650ps,850ps |
|
動作温度 |
-40°C ~ 125°C (TJ) |
LMG1025QDEETQ1の特徴
AEC-Q100 1級資格
1.25-ns 典型的な最小入力パルス幅
2.6-ns 典型的な増殖遅延
2.9-ns 典型的な降降伝播遅延
300ps 典型的なパルス歪み
独立した7A引き上げ電流と5A引き下げ電流
650ps 典型的な上昇時間 (220pF 負荷)
850ps 典型的な落下時間 (220pF 負荷)
2mm × 2mm QFN パッケージ
逆転する入力と逆転しない入力
UVLOと高温保護
単一の5V電源電圧
適用するLMG1025QDEETQ1
自動車用LIDAR
ドライバーの監視
車両乗用者の検出センサー
DC/DCコンバーター
LMG1025QDEETQ1の典型的なシステム図
LMG1025QDEETQ1のピン構成と機能
