商品の詳細:
|
| 部分番号: | TLE8444SL | 動作温度 (分): | -40°C |
|---|---|---|---|
| 電流 - 出力: | 1A | 電圧 - 供給: | 8V | 18V |
| 過電流操業停止（分）: | 0.9A | 動作温度 (最大): | 150°C (TJ) |
TLE8444SL 統合回路チップ クアッド ハーフブリッジドライバーIC SSOP24 モータードライバーIC
製品説明TLE8444SL
TLE8444SLは,自動車および産業用モーション制御アプリケーションを対象とした保護された四半橋ICです.TLE8444SLは,スマート混合技術SPTをベースとした単体型ダイで,DMOS電源装置と双極とCMOS制御回路を組み合わせています.DCモーターは前向き (cw),逆向き (ccw),ブレーキ,高インピーダンスのモードで動かすことができ,ステップモーターは無電流,負電流/正電流モードで動かすことができます.これらの様々なモードは,簡単にデバイスの標準的な並列インターフェースを介して達成することができます マイクロコントローラ.
仕様TLE8444SL
| 部分番号 | TLE8444SL |
|
モータータイプ - ステップパー
|
双極性,単極性
|
|
モータータイプ - AC,DC
|
ブラッシュしたDC
|
|
機能
|
ドライバー - 完全統合,制御,パワーステージ
|
|
出力構成
|
ハーフブリッジ (4)
|
|
インターフェース
|
パラレル
|
|
テクノロジー
|
ビCDMOS
|
|
申請
|
自動車
|
|
電流 - 出力
|
1A
|
|
電圧 - 供給
|
8V~18V
|
|
電圧 - 負荷
|
8V~18V
|
|
動作温度
|
-40°C ~ 150°C (TJ)
|
|
マウントタイプ
|
表面マウント
|
|

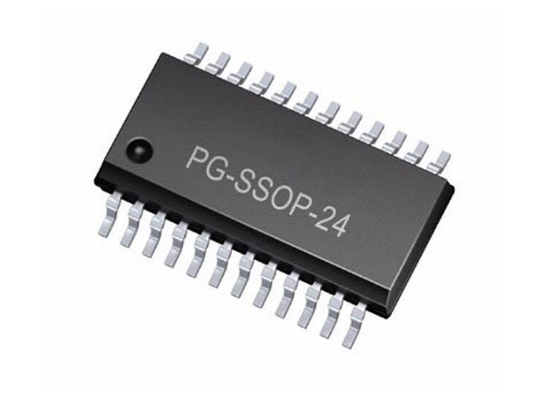

パッケージ/ケース
|
24-SSOP (0.154",3.90mm 幅)
|
|
供給者のデバイスパッケージ
|
PG-SSOP-24-7
|
TLE8444SLの特徴
適用するTLE8444SL
TLE8444SLのブロック図
TLE8444SLのピンの割り当て
