商品の詳細:
|
| 部品番号: | DSPIC30F6014A-30I/PT | コア数: | 1コア |
|---|---|---|---|
| 最大クロック周波数: | 30のMHz | プログラムメモリサイズ: | 144 kb |
| データ RAM サイズ: | 8 kb | 動作電源電圧: | 2.5 Vから5.5ボルト |

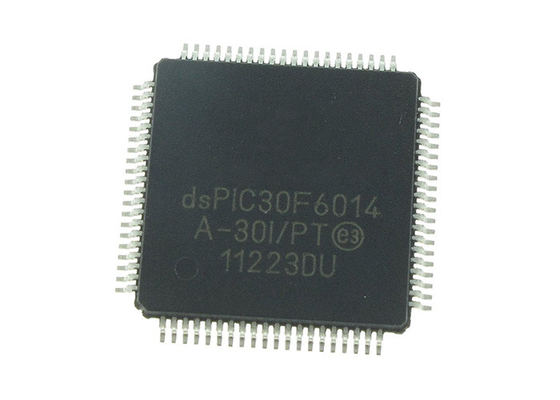

集積回路の破片DSPIC30F6014A-30I/PT高性能16ビットのディジタル信号のコントローラー
DSPIC30F6014A-30I/PTの製品の説明
DSPIC30F6014A-30I/PTは一般目的の16ビットのディジタル信号のコントローラー、フラッシュ30のMIPsの144KB （48K X 24）の80-TQFP （12x12）である。
DSPIC30F6014A-30I/PTの指定
|
プロダクト状態 |
活動的 |
|
中心プロセッサ |
dsPIC |
|
コア サイズ |
16ビット |
|
速度 |
30のMIPs |
|
結合性 |
CANbusのIの² C、SPI、UART/USART |
|
ペリフェラル |
AC'97の節電は、私² S、LVD、POR、PWM、WDT検出したり/調整 |
|
入力/出力の数 |
68 |
|
プログラム記憶容量 |
144KB （48K X 24） |
|
プログラム記憶タイプ |
フラッシュ |
|
EEPROMのサイズ |
4K X 8 |
|
RAMのサイズ |
8K X 8 |
|
電圧-供給（Vcc/Vdd） |
2.5V | 5.5V |
|
データ変換装置 |
A/D 16x12b |
|
発振器のタイプ |
内部 |
|
実用温度 |
-40°C | 85°C （TA） |
DSPIC30F6014A-30I/PTの特徴
高性能dsPIC30Fの中心
ハーバード変更された建築
Ｃコンパイラによって最大限に活用される命令セット建築
24ビット広い指示、16ビットの広いデータ・パス
操作30までのMIPSの
数学の集中的な操作のためのDSPエンジン
絶対値およびビット逆転させたアドレッシング・モード
2の任意飽和論理の40ビット広い蓄積装置
17ビットX 17ビット単一周期ハードウェア僅かの整数の乗数
単一周期は（MAC）操作を増加集める
40段階のバレルのベルト寄せ
二重データは取って来る
作動条件
広い作動の電圧範囲（2.5Vへの5.5V）
産業および延長温度較差
周辺特徴
高い現在の流し/源入力/出力ピン:25 mA/25 mA
オプションで32ビット タイマー モジュールへの16ビットのタイマーの上の組
3-wire SPI™モジュール（サポート4つのフレーム モード）
I2C™モジュールは複数のマスター/奴隷モードおよび7 bit/10ビット演説を支える
先入れ先出し法の緩衝および選択可能なピンが付いているアドレス指定可能なUARTモジュール
缶2.0Bの標準と迎合的な2つの缶バス モジュール
PinはDSPIC30F6014A-30I/PTの図表で示す
FAQ
Q.あなたのプロダクトは元であるか。
:はい、すべてのプロダクトは元、新しいオリジナルの輸入である私達の目的である。
Q:どの証明書があるか。
:私達はERAIのISOの9001:2015によって証明される会社そしてメンバーである。
Q:少しの順序かサンプルを支えることができるか。サンプルは自由であるか。
:はい、私達はサンプル順序および小さい順序を支える。サンプル費用はあなたの順序かプロジェクトに従って異なっている。
Q:私の順序を出荷する方法か。それは安全であるか。
:私達はまた明白、DHLのような、Federal Express、UPS、TNT、EMS.Weを出荷するのにあなたの提案された運送業者を使用してもいい使用する。プロダクトは詰まるよいよにあり、安全および私達を保障するためにあなたの順序へのプロダクト損傷に責任があってであって下さい。
Q:調達期間についての何か。
:私達は5仕事日以内の標準的な部分を出荷してもいい。在庫なしで、私達はあなたの順序の量にあなたのための調達期間を基づいていた確認する。
