商品の詳細:
|
部品番号: | CY8C614ABZI-S2F44 | コアサイズ: | 32ビット二重中心 |
---|---|---|---|
周辺機器: | DMAのIの² S、LCD、LVD、POR、PWMの臨時雇用者センサー、WDT | タイプの取付け: | 表面の台紙 |
パッケージ: | 124-VFBGA | コンパレーター: | 2 |

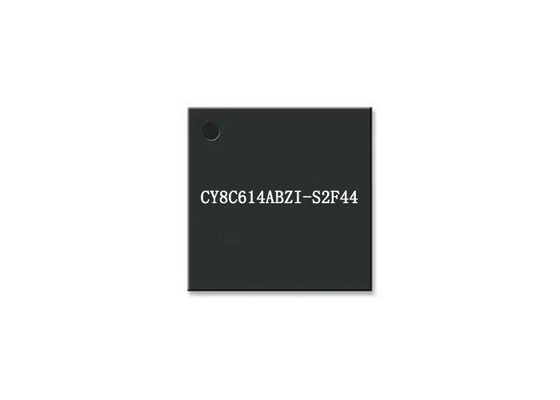

CY8C614ABZI-S2F44 32Bitの二重中心のマイクロ制御回路- MCU PSoC6 124-VFBGAのパッケージ
CY8C614ABZI-S2F44の製品の説明
CY8C614ABZI-S2F44はPSoC 6 MCUのプラットホームに基づいていたり、ローパワー抜け目がない技術との二重CPUのマイクロ制御回路の組合せ、デジタル プログラム可能な論理、高性能アナログ-デジタルおよび標準的なコミュニケーションおよびタイミング ペリフェラルである。
CY8C614ABZI-S2F44の指定
部品番号 |
CY8C614ABZI-S2F44 |
入力/出力の数 |
100 |
プログラム記憶容量 |
2MB (2M x 8) |
プログラム記憶タイプ |
フラッシュ |
RAMのサイズ |
1M x 8 |
電圧-供給(Vcc/Vdd) |
1.7V | 3.6V |
CY8C614ABZI-S2F44の特徴
記憶サブシステム
2048-KB適用フラッシュ、32-KB補助フラッシュ(AUXflash)、および32-KB監督のフラッシュ(Sflash);(RWW)サポートを読書間書きなさい。2つの8-KB抜け目がない隠し場所、各CPUのための1。
力およびデータ保持制御のための3つの独立したブロックとの1024-KB SRAM
1時間プログラム可能な(OTP) 1 KbのeFuseの配列
CY8C614ABZI-S2F44の発振器回路
FAQ
Q.あなたのプロダクトは元であるか。
:はい、すべてのプロダクトは元、新しいオリジナルの輸入である私達の目的である。
Q:どの証明書があるか。
:私達はERAIのISOの9001:2015によって証明される会社そしてメンバーである。
Q:少しの順序かサンプルを支えることができるか。サンプルは自由であるか。
:はい、私達はサンプル順序および小さい順序を支える。サンプル費用はあなたの順序かプロジェクトに従って異なっている。
Q:私の順序を出荷する方法か。それは安全であるか。
:私達はまた明白、DHLのような、Federal Express、UPS、TNT、EMS.Weを出荷するのにあなたの提案された運送業者を使用してもいい使用する。プロダクトは詰まるよいよにあり、安全および私達を保障するためにあなたの順序へのプロダクト損傷に責任があってであって下さい。
Q:調達期間についての何か。
:私達は5仕事日以内の標準的な部分を出荷してもいい。在庫なしで、私達はあなたの順序の量にあなたのための調達期間を基づいていた確認する。
