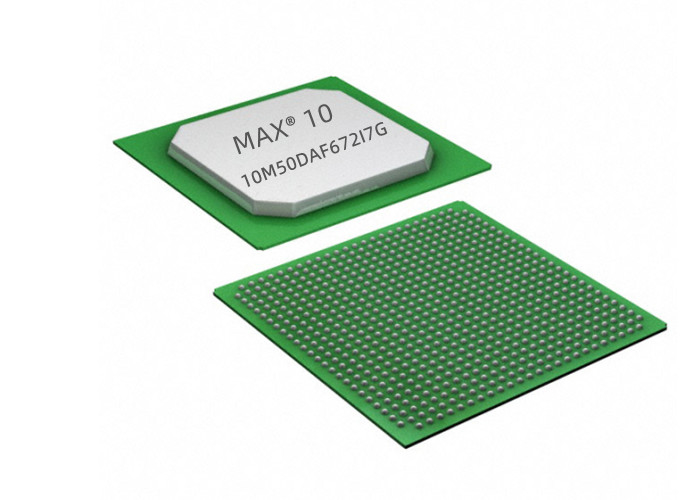

埋め込まれた集積回路の破片10M50DAF672I7G FPGA -システム内プログラム可能なゲート・アレー

記述
部品番号: 10M50DAF672I7G 論理要素数: 50000 LE
I/O 数: 500入力/出力 最大動作周波数: 450MHz
ロジック アレイ ブロックの数 - LAB: 3125実験室 パッケージ/場合: FBGA-672

埋め込まれた集積回路の破片10M50DAF672I7G FPGA -システム内プログラム可能なゲート・アレー



10M50DAF672I7Gの製品の説明

10M50DAF672I7G MAX® 10装置は単一チップの、不揮発性低価格のプログラム可能な論理回路(PLDs)システム コンポーネントの最適セットを統合するためにである。
MAX 10装置のハイライトは下記のものを含んでいる:

  • 内部的には貯えられた二重構成フラッシュ
  • ユーザーのフラッシュ・メモリ
  • サポートの瞬間
  • 統合されたアナログ・ディジタル変換器(ADCs)
  • 単一チップNios IIの柔らかい中心プロセッサ サポート

10M50DAF672I7G MAX® 10装置はシステム管理、入力/出力の拡張、通信制御の平面、産業、自動車の、および消費者塗布のための理想的な解決である。



10M50DAF672I7Gの指定

シリーズ
MAX® 10
総RAMビット
1677312
入力/出力の数
500
電圧-供給
1.15V | 1.25V
タイプの取付け
表面の台紙
実用温度
-40°C | 100°C (TJ)



10M50DAF672I7Gの特徴

  • 55 nmのTSMCによって埋め込まれる抜け目がない(抜け目がない+ SRAM)加工技術の包装
  • 安価、小さい形式要素パッケージ サポート多数の実装技術およびピン ピッチ
  • 異なる装置密度の間の継ぎ目が無い移動のための多用性があるパッケージの足跡の多数装置密度
  • RoHS6迎合的な中心の建築
  • 4入力参照用テーブル(LUT)および単一の記録の論理素子(LE)
  • LEsは論理配列のブロック(実験室)で整理した
  • 埋め込まれたRAMおよびユーザーのフラッシュ・メモリ
  • 時計およびPLLs
  • 埋め込まれた乗数のブロック
  • 一般目的I/Os



FAQ
Q.あなたのプロダクトは元であるか。
:はい、すべてのプロダクトは元、新しいオリジナルの輸入である私達の目的である。
Q:どの証明書があるか。
:私達はERAIのISOの9001:2015によって証明される会社そしてメンバーである。
Q:少しの順序かサンプルを支えることができるか。サンプルは自由であるか。
:はい、私達はサンプル順序および小さい順序を支える。サンプル費用はあなたの順序かプロジェクトに従って異なっている。
Q:私の順序を出荷する方法か。それは安全であるか。
:私達はまた明白、DHLのような、Federal Express、UPS、TNT、EMS.Weを出荷するのにあなたの提案された運送業者を使用してもいい使用する。プロダクトは詰まるよいよにあり、安全および私達を保障するためにあなたの順序へのプロダクト損傷に責任があってであって下さい。
Q:調達期間についての何か。
:私達は5仕事日以内の標準的な部分を出荷してもいい。在庫なしで、私達はあなたの順序の量にあなたのための調達期間を基づいていた確認する。
