商品の詳細:
|
| 部品番号: | ISO5452QDWRQ1 | チャネルの数: | 1 |
|---|---|---|---|
| 電圧-分離: | 5700Vrms | 共通モード一時的な免除（分）: | 50kV/µs |
| 伝搬遅延のtpLH/tpHL （最高）: | 110ns、110ns | 上昇/落下の時間（タイプ）: | 18ns、20ns |
| ハイライト: | ISO5452QDWRQ1,1人のチャネルのゲートの運転者IC,16-SOICゲートの運転者IC |
||

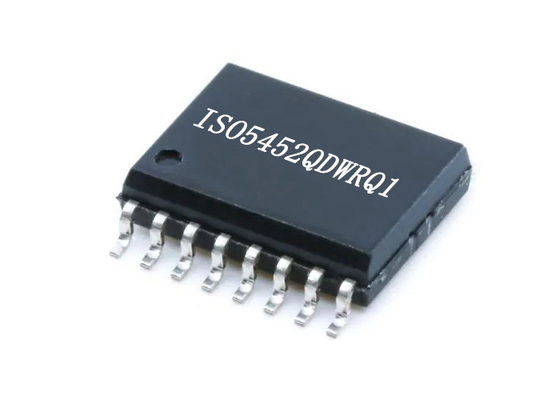

ISO5452QDWRQ1 2.7A 5.5Aのゲートの運転者の容量性カップリング5700Vrms 1チャネル16-SOIC
ISO5452QDWRQ1の製品の説明
ISO5452QDWRQ1は割れた出力、OUTHおよびOUTLが付いているIGBTsのための5.7-kVRMS、補強された隔離されたゲートの運転者およびMOSFETsであり、2.5-A源および5-A流しの流れを提供する。入力側面は単一2.25-Vから5.5-V供給に作動する。
ISO5452QDWRQ1の指定
|
部品番号 |
ISO5452QDWRQ1 |
|
現在-高い出力低い |
1.5A、3.4A |
|
現在-ピーク出力 |
2.7A、5.5A |
|
電圧-出力供給 |
15V | 30V |
|
実用温度 |
-40°C | 125°C |
|
タイプの取付け |
表面の台紙 |
|
製造者装置パッケージ |
16-SOIC |
ISO5452QDWRQ1の特徴
2.5-Aピークの源および5-Aピークの流しの流れを提供する割れた出力
短い伝搬遅延:76 ns （タイプ）、110 ns （最高）
2-A活動的なミラーのクランプ
出力短絡クランプ
短絡の間の柔らかいTurn-Off （STO）
準備ができた（RDY） Pinの徴候を含む入出力不足電圧閉鎖（UVLO）
活動的な出力Pulldownおよび低い供給または浮遊入力が付いている低い出力の履行を怠るため
2.25-Vへの5.5-Vは供給電圧を入れた
30-V出力運転者の供給電圧への15-V
CMOSの多用性がある入力
棄却物はパルスおよび短い騒音のトランジェントをより20 ns入力
ISO5452QDWRQ1の適用
隔離されたIGBTおよびMOSFETドライブ
HEVおよびEV力モジュール
産業運動制御ドライブ
産業電源
太陽インバーター
誘導加熱
ISO5452QDWRQ1の機能ブロック ダイヤグラム
