933MHz集積回路の破片MT41K512M16VRN-107 IT:P 8Gbitの記憶IC 96FBGA

933MHz集積回路の破片MT41K512M16VRN-107 IT:P 8Gbitの記憶IC 96FBGA

MT41K512M16VRN-107 ITの製品の説明:P

MT41K512M16VRN-107 IT:PはTwinDie DDR3L SDRAM高速の内部的に2つの8銀行DDR3L SDRAM装置として形成されるCMOSのダイナミックRAM装置である。
MT41K512M16VRN-107 IT:各ダイスが二重ダイスのパッケージの内でそれぞれテストされるがPは同類から、あるTwinDieの試験結果死ぬ単一パッケージの内でテストされて死ぬ変わるかもしれない。
MT41K512M16VRN-107 IT:PはDDR3L SDRAM高速操作を達成するのに二重データ転送速度の建築を使用する。二重データ転送速度の建築は入力/出力の球で時計サイクルごとの2つのデータ単語を移すように設計されているインターフェイスとの8n先取りの建築である。

MT41K512M16VRN-107 ITの指定:P

MT41K512M16VRN-107 ITの特徴:P

• VDD = VDDQ = 1.35V （1.283-1.45V）
• に下位互換VDD = VDDQ = 1.5V ±0.075V
• 差動二方向データ ストロボ
• 8nビット先取りの建築
• 差動クロックの入力（CK、CK#）
• 8つの内部銀行
• データ、ストロボおよびマスク信号のためのわずかな、動的オン ダイスの終了（ODT）
• プログラム可能なCASの（読まれる）潜伏（CL）
• プログラム可能な掲示されたCASの付加的な潜伏（AL）
• プログラム可能なCASの（書きなさい）潜伏（CWL）
• 4の8そして破烈のチョップの固定破烈させた長さ（BL） （紀元前に） （によってモード・レジスタ セット[夫人]）
• 大急ぎで選択可能なBC4かBL8 （OTF）

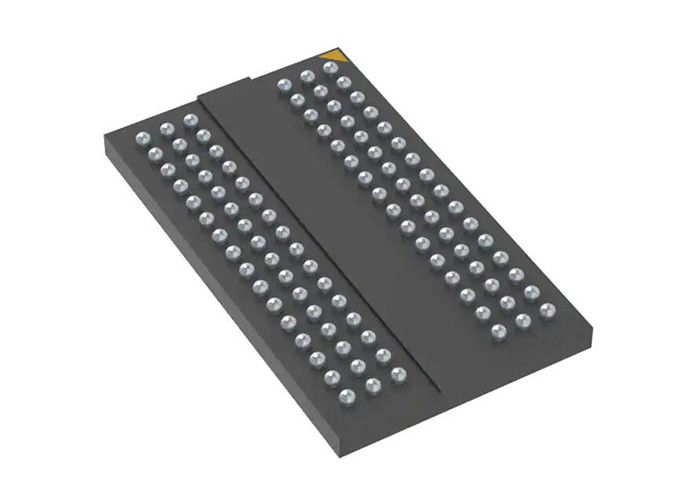

MT41K512M16VRN-107 ITのパッケージ:P

FAQ
Q.あなたのプロダクトは元であるか。
:はい、すべてのプロダクトは元、新しいオリジナルの輸入である私達の目的である。
Q:どの証明書があるか。
:私達はERAIのISOの9001:2015によって証明される会社そしてメンバーである。
Q:少しの順序かサンプルを支えることができるか。サンプルは自由であるか。
:はい、私達はサンプル順序および小さい順序を支える。サンプル費用はあなたの順序かプロジェクトに従って異なっている。
Q:私の順序を出荷する方法か。それは安全であるか。
:私達はまた明白、DHLのような、Federal Express、UPS、TNT、EMS.Weを出荷するのにあなたの提案された運送業者を使用してもいい使用する。プロダクトは詰まるよいよにあり、安全および私達を保障するためにあなたの順序へのプロダクト損傷に責任があってであって下さい。
Q:調達期間についての何か。
:私達は5仕事日以内の標準的な部分を出荷してもいい。在庫なしで、私達はあなたの順序の量にあなたのための調達期間を基づいていた確認する。
