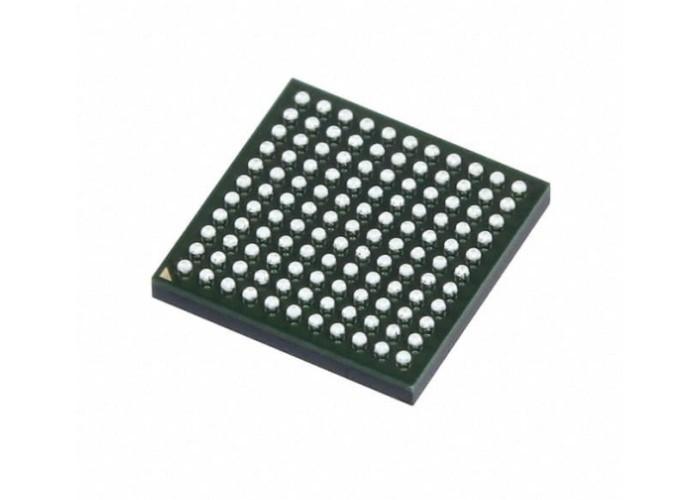

目的 FPGA LFD2NX-17-9MG121C フィールド プログラマブル ゲート アレイ 28nm FD-SOI

目的 FPGA LFD2NX-17-9MG121C フィールド プログラマブル ゲート アレイ 28nm FD-SOI

LFD2NX-17-9MG121Cの製品説明

LFD2NX-17-9MG121C Certus-NX FPGA は、PCI Express (Gen1、Gen2)、SGMII (ギガビット イーサネット)、LVDS、LVCMOS (0.9V ～ 3.3V) などのさまざまなインターフェイスをサポートします。デバイスの処理機能には、最大 39,000 個のロジック セル、56 個の 18 × 18 乗算器、2.9Mb の組み込みメモリ (EBR および LRAM ブロックで構成される)、分散メモリ、DRAM インターフェイス (最大 1066Mbps の DDR3、DDR3L、LPDDR2、および LPDDR3 をサポート) が含まれます。 × 16 データ幅)。FPGA は、再構成可能な SRAM ベースのロジック ファブリックの高速コンフィギュレーションと、プログラマブル sysI/O™ の超高速コンフィギュレーション (3 ミリ秒未満) を備えています。

LFD2NX-17-9MG121Cの仕様

LFD2NX-17-9MG121Cの特徴

• PCIe および GigE サポートによる 3 分の 1 のフットプリント: 同様の競合 FPGA と比較して、各密度で 6 mm x 6 mm の最小パッケージ
• 最小の設置面積 (6mm x 6mm) で PCIe および GigE の実装を可能にします。
• パッケージあたりの I/O 数が最も多く、競合製品と比べて mm2 あたり最大 2 倍の I/O を実現
• 1.5Gbps、5Gbps PCIe、1.25Gbps SGMII (GigE)、および 1066Mbps で最大 70% 高速な差動 I/O (類似の FPGA と比較) の高速インターフェイス

LFD2NX-17-9MG121Cのアプリケーション

• PCIeからSGMIIへのブリッジ


その他の供給製品タイプ

よくある質問

Q: あなたの製品はオリジナルですか?
A: はい、すべての製品はオリジナルであり、新しいオリジナルの輸入が私たちの目的です。
Q: どの証明書を持っていますか?
A: 当社は ISO 9001:2015 認定企業であり、ERAI のメンバーです。
Q: 少量の注文またはサンプルをサポートできますか? サンプルは無料ですか?
A: はい、サンプル注文と少量注文をサポートしています。サンプルコストは注文またはプロジェクトによって異なります。
Q: 注文した商品はどのように発送すればよいですか?安全ですか？
A: DHL、Fedex、UPS、TNT、EMS などの速達を使用して発送します。ご提案のフォワーダーも使用できます。製品は良好な梱包で安全性が確保されており、ご注文に対する製品の損傷については当社が責任を負います。
Q: リードタイムについてはどうですか?
A: 在庫のある部品は 5 営業日以内に発送できます。在庫がない場合は、ご注文数量に基づいて納期を確認させていただきます。
