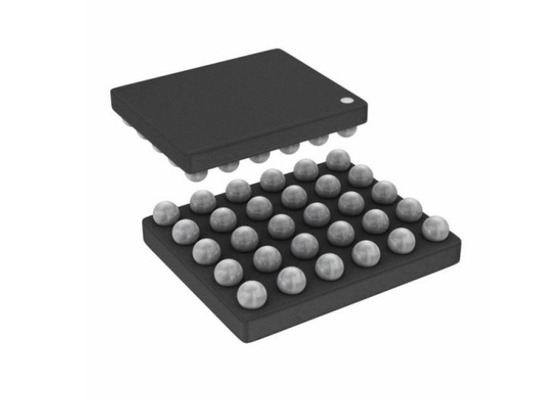

4チャネルAFE49I30YZRのUltra-Small統合されたアナログの前部分- AFE 24かまれた30-DSBGA

4チャネルAFE49I30YZRのUltra-Small統合されたアナログの前部分- AFE 24かまれた30-DSBGA

AFE49I30YZRの製品の説明

AFE49I30YZRは光学生物感知PPGおよびECGの測定ののために前陣アナログ適用である。装置は6つまでの転換の発光ダイオード（LEDs）および4つまでのフォトダイオードを支える。24まで信号段階は定義し、PPGまたはECG信号は合わせられた方法の毎段階から得ることができる。

AFE49I30YZRの指定

AFE49I30YZRの特徴

• 24まで段階のサポート信号の獲得
• 6 LED、毎PPG段階の4 PDの適用範囲が広い割振り
• PPGかECGとして、そして異なったデータ転送速度で構成可能毎段階の合わせられたPPG/ECG信号の獲得
• 合わせられたPPG/ECGは1つまでのkHzのデータ転送速度を支える
• ECGだけモードは4までkHzのデータ転送速度を支える
• PPG信号の鎖:
• 現在の16のµA PDの108 dBまでのシステムSNR
• 典型的な価値の身につけられる装置の連続操作のための低い流れ:LEDのための15 µA、受信機のための20 µA
• PPGの送信機:
• 共通の陽極LED構成を支える
• 25 mAから250 mAに調節可能な範囲が付いている8ビット プログラム可能なLEDの流れ
• 独立した每段階の現在の制御に平行して2つのLEDsを始動させるモード
• プログラム可能なLEDのオン・タイム每段階
• SpO2、HRM、または複数の波長HRMのための6つのLEDsの同時サポート
• PPGの受信機:
• 4つのタイム多重型にされたフォトダイオード入力を支える
• 2つのPDチャネルを同時に見本抽出する2台の平行受信機
• 8ビット每段階制御を用いる各TIAの255-µAまで調節可能な入力および範囲の個々の包囲されたオフセットの減法DAC
• 個々のLEDは5ビット每段階制御を用いる各TIAの入力で減法DACを相殺した
• 15.5-µA範囲
• 100 dBの包囲された拒絶の近く10までのHz
• プログラム可能な帯域幅とろ過する騒音
• Transimpedanceの利益:3.7 kΩから1 MΩ
• ECG信号の鎖
• バイアスのためのRLDの出力が付いている1鉛ECG
• 1.6 – 13からプログラム可能なINAの利益
• <1>
• 統合された450のHzの低域フィルタ
• AC、最初の3.125-100 nAの現在およびプログラム可能な割り込みとDCは検出する
• 外的な時計および内部発振器モードを支える
• システム主刻時機構によって合わせられるデータを得る選択
• 包囲された、LEDからのDCの自動取り消し
• 128サンプル深さの先入れ先出し法
• I2Cインターフェイス
• × 2.6 mmの2.1 mm DSBGAの0.4 mmピッチ
• 供給:Rx:1.7 V-1.9 V （LDOのバイパス）;1.9 V-3.6 V （LDO可能になった）、Txは:3 V-5.5 V、IO:1.7-3.6 V
• 2つの供給- 1.8ボルト、5ボルトとのサポート操作

AFE49I30YZRの適用

• 身につけられる装置のECG
• 合わせられたPPG、PTTベースの血圧のためのECG
• 光学中心レートの監視（HRM）およびwearables、hearablesのためのHeartrateの可変性（HRV）
• 脈拍のoximetry （SpO2）測定
• 最高の酸素の消費（最高VO2）

AFE49I30YZRの簡単だった設計図
