商品の詳細:
|
| 部品番号: | QPF4200SR | 動作頻度: | 2.412 GHzから2.484 GHz |
|---|---|---|---|
| NF -雑音指数: | 2.1 dB | 作動の供給電圧: | 5ボルト |
| 作動の供給の流れ: | 320 mA | 最高使用可能温度: | + 85 C |
| ハイライト: | QPF4200SR 統合回路ICチップ,QPF4200SR IC統合チップ,QFN-16 電子ICチップ |
||

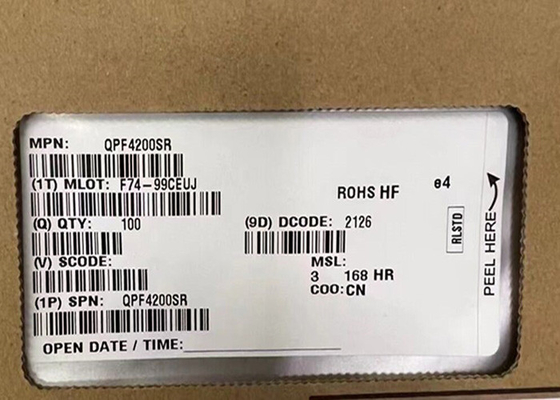

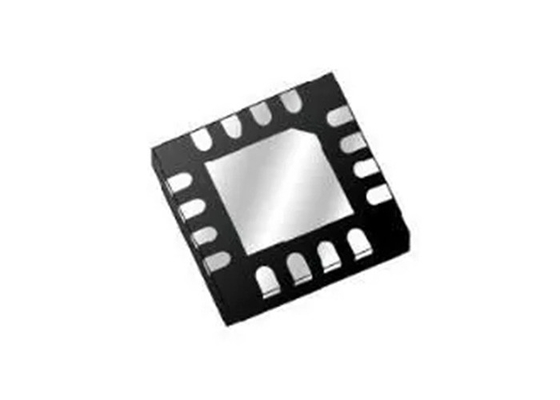

統合回路チップ QPF4200SR 2.4GHz Wi-Fi フロントエンド モジュール QFN-16 パッケージ
QPF4200SRの製品説明
QPF4200SRは,Wi-Fi 6 (802.11ax) システム向けに設計された統合型フロントエンドモジュール (FEM) である.コンパクトなフォームファクターと統合マッチングにより,アプリケーションのレイアウトエリアを最小限に抑える.
QPF4200SRは,2.4GHzの電源増幅器 (PA),調節器,単極二投射スイッチ (SP2T),バイパス可能な低ノイズ増幅器 (LNA) とDC電源検出器を1つのデバイスに統合しています.
QPF4200SRの仕様
|
部分番号 |
QPF4200SR |
|
利益: |
33 dB |
|
最低動作温度: |
- 40°C |
|
湿度感がある |
そうだ |
|
OIP3 - 第3次 傍受 |
10 dBm |
|
P1dB - 圧縮点 |
29 dBm |
QPF4200SRの特徴
2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB ダイナミック EVM
POUT = +21 dBm MCS9 VHT40 -35 dB ダイナミック EVM
POUT = +22.5 dBm MCS7 VHT40 -30 dB ダイナミック EVM
POUT = +25 dBm HT20 MCS0スペクトルマスク適合
POUT = +26 dBm 11bスペクトルマスクの適合性
+5V動作に最適化
33 dB の Tx 増幅
2.1 dB 騒音値
15.5 dB Rx 増強と6 dB バイパス損失
Rx経路で 25 dB 5 GHz 拒絶
組み込みDC電源検出器
QPF4200SRの用途
アクセス ポイント
無線ルーター
住宅用ゲート
顧客プレミスの設備
物 の インターネット
