商品の詳細:
|
| Part Number: | STM32F469NEH6 | Core Size: | 32-Bit Single-Core |
|---|---|---|---|
| Speed: | 180MHz | 動作温度: | -40°C ~ 85°C (TA) |
| Oscillator Type: | Internal | マウントタイプ: | 表面マウント |
| ハイライト: | マイクロコントローラ MCU STM32F469NEH6,STM32F469NEH6,マイクロコントローラー MCU 32 ビット |
||

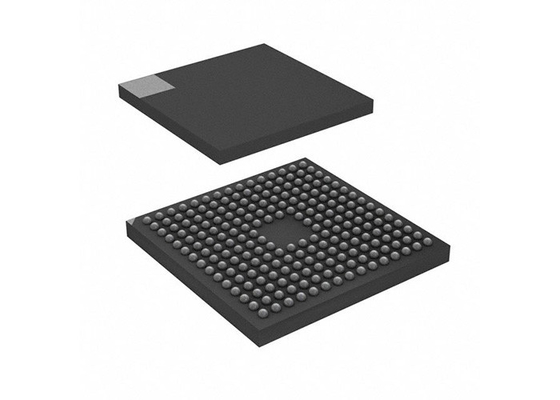

マイクロコントローラ MCU STM32F469NEH6 32ビットシングルコア 180MHz 512KBフラッシュ
STM32F469NEH6の製品説明
STM32F469NEH6デバイスは,最大180MHzの周波数で動作する高性能Arm® Cortex®-M4 32ビットRISCコアに基づいています.Cortex®-M4コアは,すべてのArm®単一の精度データ処理命令とデータタイプをサポートする単一の精度浮遊点ユニット (FPU) を搭載しています.また,完全なDSP命令とアプリケーションセキュリティを強化するメモリ保護ユニット (MPU) を実装しています.
STM32F469NEH6の仕様
|
部分番号 |
STM32F469NEH6 |
|
接続性 |
CANbus,EBI/EMI,イーサネット,I2C,IrDA,LINbus,SAI,SDIO,SPI,UART/USART,USB,USB OTG |
|
周辺機器 |
ブラウンアウト検出/リセット,DMA,I2S,LCD,POR,PWM,WDT |
|
I/O の数 |
161 |
|
プログラムメモリサイズ |
512KB (512K x 8) |
|
プログラムメモリタイプ |
フラッシュ |
|
RAM サイズ |
384K × 8 |
|
電圧 - 供給 (Vcc/Vdd) |
1.7V~3.6V |
|
データ変換機 |
A/D 24x12b; D/A 2x12b |
STM32F469NEH6の特徴
512 バイトのOTPメモリ
2 MB までのフラッシュメモリが 2 つのバンクに組織され,読み書きを可能にします
最大 384+4 KB の SRAM,その内 64 KB の CCM (コアカップルメモリ) データ RAM
LCD並列インターフェース,8080/6800モード
XGA 解像度まで対応する LCD TFT コントローラー
MIPI® DSI ホストコントローラ 720p 30 Hz 解像度まで対応
1.7Vから3.6Vのアプリケーション供給とI/O
POR,PDR,PVD,そしてBOR
4〜26MHzの結晶オシレーター
内部 16 MHz 工場装飾型 RC (1% 正確さ)
カリブレーション付きRTC用の32kHzオシレーター
内部 32 kHz RC 校正
最大157速I/O 最大90MHzまで
159 5V 耐容性のあるI/Oまで
最大21の通信インターフェース
最大3つのI2Cインターフェース (SMBus/PMBus)
最大4つのUSARTと4つのUART (11.25 Mbit/s,ISO7816インターフェース,LIN,IrDA,モデム制御)
最大6つのSPI (45 Mbits/s),内部オーディオPLLまたは外部クロックによるオーディオクラスの精度のために2つの Muxed フルデュプレックス I2S
USB2.0 フルスピードデバイス/ホスト/OTGコントローラ,オンチップ PHY
USB2.0高速/フルスピードデバイス/ホスト/OTGコントローラ専用DMA,オンチップフルスピードPHYとULPI
専用USB電源レールで,MCUの電源範囲全体でオンチップのPHYの動作を可能にする
専用DMA付き10/100イーサネットMAC:IEEE 1588v2ハードウェア,MII/RMIIをサポート
8~14ビットの並行カメラインターフェイスで,最大で54 Mb/s.
真のランダムナンバージェネレーター
CRC 計算単位
RTC:次数準確性,ハードウェアカレンダー
96ビット 独自のID
ストックにある他の電子部品
| 部分番号 | パッケージ |
| STM32F746BGT6 | LQFP-208 |
| ST2149BQTR | QFN12 |
| ST72F324K6B6 | DIP-32 |
| STM32L072CZY6TR | WLCSP49 |
| STM8S207R6T6 | LQFP-64 |
| STM32F746VGT6 | LQFP-100 |
| STM32F746IGK6 | UFBGA-201 |
| ST62T00CM6 | SOP-16 |
| STM32F745ZET6 | LQFP-144 |
| STOD02PUR | QFN12 |
| STHDLS101QTR | QFN48 |
| STM32F401VCT6 | LQFP-100 |
| STM32F423CHU6 | UFQFN-48 |
| STM32F401VBT6 | LQFP-100 |
| STM32H757IIT6 | LQFP-176 |
| STM32F401RBT6 | WLCSP-49 |
| STM32F401CEY6 | WLCSP-49 |
| STM32F437VGT6 | LQFP-100 |
| STM32F437ZGT6 | LQFP-144 |
| STM32F400CBT6 | LQFP-48 |
| STM32F401CCU6 | UFQFN-48 |
| STM32F401CBY6 | WLCSP-49 |
| STM32F401CBU6 | UFQFN-48 |
| STM32F402VCT6 | LQFP-100 |
| STM32F745IET6 | LQFP-176 |
| STM32L151ZET6 | LQFP-144 |
| STM32F722RET7 | LQFP-64 |
| STM32F423VHH6 | UFBGA-100 |
| STM32G071G8U6 | UFQFPN-28 |
| STM32L052C6T6 | LQFP-48 |
よくある質問
Q. あなたの製品はオリジナルですか?
A: はい,すべての製品はオリジナル,新しいオリジナルの輸入は私たちの目的です.
Q:どんな証明書を持っていますか?
A: 私たちはISO 9001:2015認定企業で ERAIのメンバーです.
Q:少量注文やサンプルをサポートできますか? サンプルは無料ですか?
A:はい,私たちはサンプルオーダーと小規模なオーダーをサポートします. サンプルコストは,あなたの注文またはプロジェクトによって異なります.
Q:私の注文をどのように送りますか?安全ですか?
A:我々は,DHL,Fedex,UPS,TNT,EMSなどの船にエクスプレスを使用します.我々はまた,あなたの提案されたスポンダーを使用することができます.商品は,良い梱包で安全を確保し,我々はあなたの注文に製品ダメージに対して責任を負います.
Q:リードタイムはどうですか?
A:我々は5日以内にストックパーツを輸送することができます. ストックがない場合は,私たちはあなたの注文量に基づいてあなたのためのリード時間を確認します.
