商品の詳細:
|
| 部分番号: | ESD224DQAR | タイプ: | ツェナー |
|---|---|---|---|
| 二方向チャネル: | 4 | 電圧 - 逆スタンドオフ (標準): | 3.6V （最高） |
| 電圧 - ブレークダウン (最小): | 7.9V | 電圧- （最高） @ Ippを締め金で止めること: | 14V |

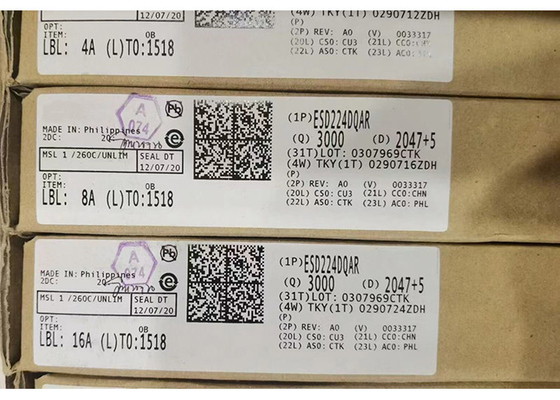

統合回路チップ TVSダイオード ESD224DQAR 4 低固定 4 チャネル ESD 保護装置
製品説明ESD224DQAR
ESD224DQARは,USB3.0およびHDMI2などの高速アプリケーションのための二方向TVSESD保護ダイオード配列です.0ESD224DQARは,国際標準IEC 61000-4-2で指定された最大レベルでESDストライクを消去するように評価されています.
仕様ESD224DQAR
|
部分番号 |
ESD224DQAR |
|
電流 - ピークパルス (10/1000μs) |
2A (8/20μs) |
|
パワー - ピークパルス |
17W |
|
電力網の保護 |
違う |
|
申請 |
イーサネット HDMI USB |
|
容量 @ 周波数 |
0.5pF @ 1MHz |
|
動作温度 |
-40°C ~ 125°C (TA) |
|
マウントタイプ |
表面マウント |
特徴ESD224DQAR
IEC 61000-4-2 レベル4 ESD 保護
±12kV接触放電
±15kV 空気隙間放出
IEC 61000-4-4 EFT 保護:80 A (5/50 ns)
IEC 61000-4-5 超電圧保護:2 A (8/20 μs)
IO 容量:0.5 pF (典型的な)
HDMI 2.0 対応
超低流出電流: 0.1 nA (典型)
超低ESD固定電圧: 16ATLP (システム側) で 8V
高速インターフェースを6Gbpsまでサポート
工業用温度範囲: ¥40°Cから+125°C
業界標準DQAパッケージ
ESD224DQARの応用
末端機器
セットトップボックス
テレビ と モニター
ラップトップとデスクトップ
DVD,ブルーレイ,マルチメディアプレーヤー
インターフェース
HDMI2.0/1で4
イーサネット 10/100/1000 Mbps
USB3で0
