商品の詳細:
|
| 部分番号: | S70GL02GS11FHI010 | メモリサイズ: | 2Gbit |
|---|---|---|---|
| 記憶 の 組織: | 128M x 16 | アクセス時間: | 110ns |
| 電圧 - 供給: | 2.7V~3.6V | 動作温度: | -40°C ~ 85°C (TA) |

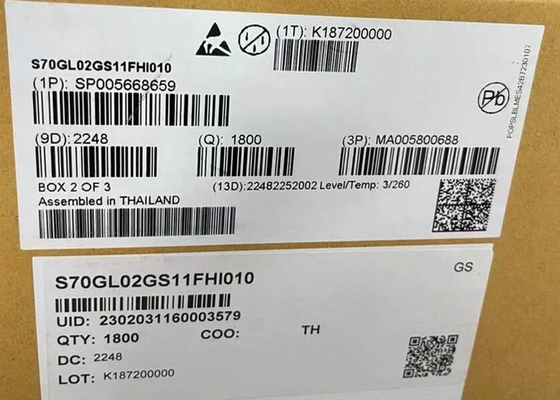

メモリICチップ S70GL02GS11FHI010 2Gbit NORフラッシュメモリチップ BGA-64
製品説明S70GL02GS11FHI010
S70GL02GS11FHI010は2Gbit MIRRORBITTMフラッシュメモリデバイスで,65nm MIRRORBITTMプロセス技術で製造されている.デバイスは,速度のページアクセス時間を 25 ns と 110 ns の対応したランダムアクセス時間を提供します書き込みバッファを搭載し,最大256文字/512バイトを1回の操作でプログラムできます.標準の単字節/単語のプログラミングアルゴリズムよりも効率的なプログラミング時間が速くなります.
仕様S70GL02GS11FHI010
| 部品番号: | S70GL02GS11FHI010 |
| SMD/SMT | |
| BGA-64 | |
| S70GL02GS | |
| 2 Gbit | |
| 2.7V | |
| 3.6V | |
| 160 mA | |
| パラレル | |
| 128 M × 16 | |
| 16ビット | |
| アシンクロン | |
| - 40°C | |
| + 85C |
異なる特徴S70GL02GS11FHI010
• CMOS 3.0 V コア 汎用 I/OTM
• 単一の64ボールの強化BGAパッケージに2つの1024メガビット (S29GL01GS)
• 65nm MIRRORBITTM プロセスの技術
単一電源 (VCC) 読み込み/プログラム/消去 (2.7Vから3.6V)
• 汎用的なI/O機能
- 広域 I/O 電圧 (VIO): 1.65 V から VCC
×16 データバス
• 16 文字/32 バイト の ページ の 読み込み バッファー
• 512 バイト の プログラム バッファー
- ページ倍数でプログラミング,最大512バイトまで
セクターの消去
- 単一の128KBセクター
- S70GL02GS: 248部門
• プログラムと消去操作のコマンドを停止し再開する
• 状態登録,データアンケート,デバイスの状態を決定するための Ready/Busy pin 方法
• 先進的な部門保護 (ASP)
- 各部門の揮発性・非揮発性保護方法
2つのロック可能な領域を持つ 1024-バイワンタイムプログラム (OTP) アレイを分離する
- 各デバイスで利用可能 共通フラッシュインターフェース (CFI) のサポート
