商品の詳細:
|
| 部品番号: | TPS1HB16BQPWPRQ1 | 出力数: | 1 出力 |
|---|---|---|---|
| 出力電流: | 7A | 現在の限界:: | 4.4Aから49A |
| 電圧 - 負荷: | 6V | 18V | 動作温度: | -40°C ~ 125°C (TA) |

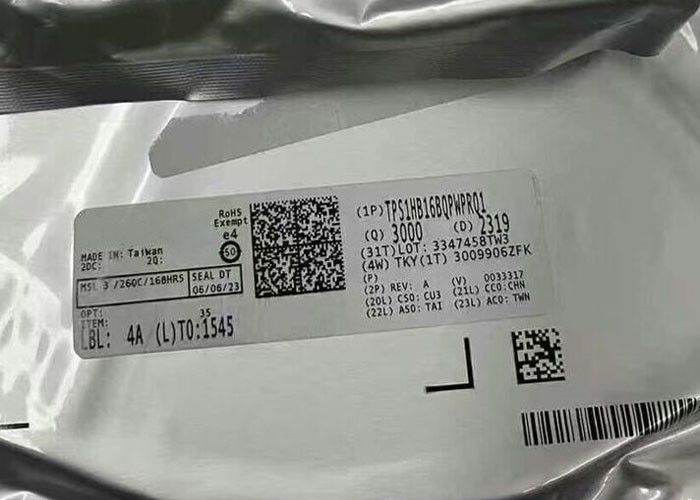

TPS1HB16BQPWPRQ1 集積回路チップ 40V 16mΩ 自動車スマートハイサイドスイッチ
TPS1HB16BQPWPRQ1は,12V自動車システムで使用するために設計されたスマートハイサイドスイッチです.装置は,自動車システムにおけるショート・サーキットなどの有害な出来事でも出力ポートの保護を確保するために,強力な保護と診断機能を統合しています..
TPS1HB16BQPWPRQ1は,デバイス変種に応じて4.4Aから49Aまで調整可能な信頼性の高い電流制限によって障害から保護します.高電流の限界範囲は,大きな過速電流を必要とする負荷で使用することができます低電流制限範囲は,高ピーク電流を必要としない負荷に対するよりよい保護を提供します.この装置は,幅広い負荷プロファイルを信頼的に動かすことができます.
TPS1HB16BQPWPRQ1はまた,より優れた負荷診断を可能にする高精度アナログ電流センサーも提供しています. 負荷電流とデバイス温度をシステムMCUに報告することによって,装置は,システムの寿命を改善する予測的な保守と負荷診断を可能にします..
TPS1HB16BQPWPRQ1の製品属性
|
スイッチタイプ
|
一般的な目的
|
|
出力数
|
1
|
|
インプット:アウトプット
|
1:1
|
|
出力構成
|
ハイサイド
|
|
電圧 - 負荷
|
6V~18V
|
|
電圧 - 供給 (Vcc/Vdd)
|
必須ではない
|
|
電流 - 出力 (最大)
|
49A
|
|
Rdsオン (タイプ)
|
16mOhm
|
|
入力タイプ
|
逆転しない
|
|
欠陥対策
|
電流制限 (調節可能),高温,UVLO
|
|
動作温度
|
-40°C~125°C (TA)
|
|
マウントタイプ
|
表面マウント
|
|
供給者のデバイスパッケージ
|
16-HTSSOP
|
|
パッケージ/ケース
|
16-PowerTSSOP (0.173",4.40mm 幅)
|
TPS1HB16BQPWPRQ1の特徴
• 16mΩ RON (TJ = 25°C) の1チャンネルスマートハイサイドスイッチ
• 調整可能な電流制限によってシステムレベルの信頼性を向上させる
◎電流制限設定点 4.4 A から 49 A
• 強力な統合出力保護:
統合された熱保護
短距離対地面およびバッテリーからの保護
逆電圧のFETの自動開きを含む逆電池事件に対する保護
バッテリーと地面が切れたら自動的に切れる
誘導負荷を磁気化するための統合出力クランプ
設定可能な故障処理
• アナログセンサー出力は,正確に測定するように設定できます:
負荷電流
装置の温度
• SNS ピンの経由で故障を表示する
オープンロードと短電池の検出
TPS1HB16BQPWPRQ1の適用
• 自動車用ディスプレイモジュール
• ADAS モジュール
• 座席 の 快適 な モジュール
• トランスミッション制御ユニット
• HVAC コントロール モジュール
• 体制御 モジュール
• 電球灯とLED照明
TPS1HB16BQPWPRQ1の簡素化図
