商品の詳細:
|
| 部品番号: | TPS2065CDBVR | 定格電流: | 1A |
|---|---|---|---|
| 速速な過電流反応: | 2 μs | 出力構成: | 高い側面 |
| 電圧 - 負荷: | 4.5V~5.5V | 環境温度範囲: | – 40°Cへの85°C |

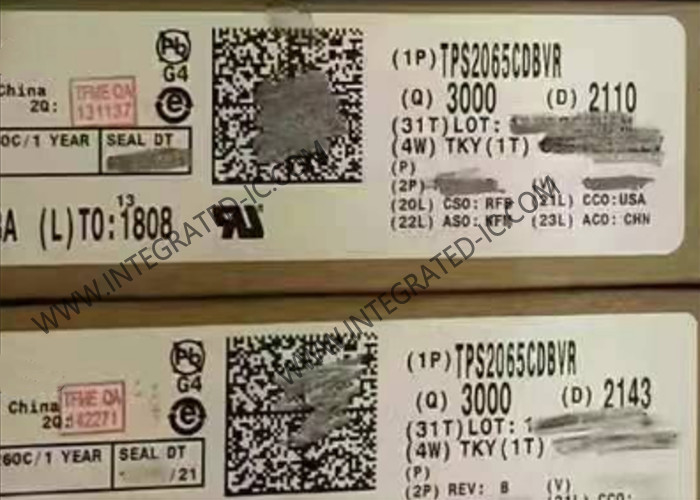

TPS2065CDBVR 集積回路チップ USB電源スイッチ 1A 電源配送スイッチ
TPS2065CDBVRの製品説明
TPS2065CDBVR:電流制限,電源配送スイッチ - 1Aの負荷,4.5-5.5V,86mΩのUSB電源スイッチ,アクティブハイ,出力放電,逆ブロック.
TPS2065CDBVR電源配送スイッチファミリーは,USBなどのアプリケーションで,重量容量負荷やショート回路が発生する可能性が高い.このファミリーは, 0 からのアプリケーションのための固定電流制限の限界値を持つ複数のデバイスを提供しています.5Aから2A
TPS2065CDBVRの仕様
|
スイッチタイプ
|
USB スイッチ
|
|
出力数
|
1
|
|
インプット:アウトプット
|
1:1
|
|
出力構成
|
ハイサイド
|
|
出力型
|
Nチャンネル
|
|
インターフェース
|
オン/オフ
|
|
電圧 - 負荷
|
4.5V~5.5V
|
|
電圧 - 供給 (Vcc/Vdd)
|
必須ではない
|
|
電流 - 出力 (最大)
|
1A
|
|
Rdsオン (タイプ)
|
96mOhm
|
|
入力タイプ
|
逆転しない
|
|
特徴
|
出力放出
|
|
欠陥対策
|
制限電流 (固定電流),過熱電流,逆電流,UVLO
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
|
マウントタイプ
|
表面マウント
|
|
供給者のデバイスパッケージ
|
SOT-23-5
|
|
パッケージ/ケース
|
SC-74A,SOT-753
|
TPS2065CDBVRの特徴
• 単一電源スイッチファミリー
• 既存のTI スイッチ ポートフォリオとピン対ピン
定位電流 1A
・ ±20% 正確,固定,恒常電流制限
• 速速過電流応答: 2 μs
• 欠陥 の 報告 に 欠陥
• 逆電流 遮断
• ソフト スタート
●環境温度は40°Cから85°C
TPS2065CDBVRの応用
• USB ポート と ハブ,ノートPC,デスクトップ
• 高画質 の デジタル テレビ
• セット トップ ボックス
• 短回路 防止
TPS2065CDBVRの典型的なアプリケーション図
