商品の詳細:
|
| 部分番号: | ADM3053BRWZ | タイプ: | 隔離されるトランシーバー |
|---|---|---|---|
| 議定書: | CANbus | データレート: | 1Mbps |
| 電圧 - 供給: | 4.5V~5.5V | 動作温度: | -40°C ~ 85°C |

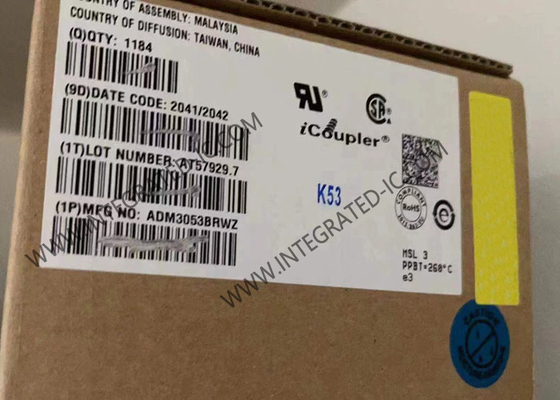

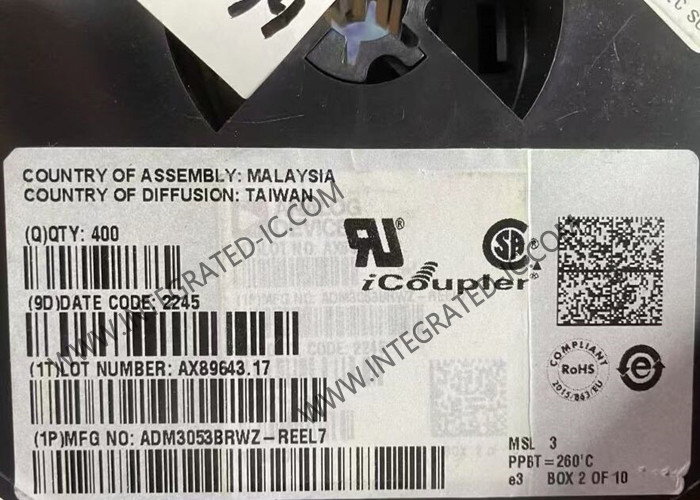

ADM3053BRWZ 集積回路チップ 隔離 CANトランシーバー SOIC-20 CAN FDトランシーバー
ADM3053BRWZの製品説明
ADM3053BRWZは,統合された孤立DC-to-dcコンバーターを持つ孤立制御エリアネットワーク (CAN) 物理層トランシーバーである.ADM3053はISO 11898規格に準拠している.
ADM3053BRWZは,2チャネル隔離器,CANトランシーバー,そしてAnalog Devices isoPower® DC-to-dcコンバータを単一のSOIC表面マウントパッケージにチップ上の振動器は 2つの正方形波形を出し 内部トランスフォーマーを動かし 孤立した電力を供給します装置は,完全に隔離されたCANソリューションを実現する単一の5V供給源で電源供給されています..
ADM3053BRWZは,CANプロトコルコントローラーと物理層バスとの間に完全に孤立したインターフェースを作成する.最大1Mbpsのデータ速度で動作する能力がある.
ADM3053BRWZの仕様
| 部品番号: | ADM3053BRWZ |
| 製品カテゴリー: | CAN インターフェースIC |
| CAN FDトランシーバー | |
| SMD/SMT | |
| SOIC-20 | |
| 1 Mb/s | |
| 1 運転手 | |
| 1 受信機 | |
| 4.5V | |
| 5.5V | |
| - 40 °C | |
| + 85 °C | |
| 232mA | |
| ESD 保護なし |
ADM3053BRWZの特徴
2.5kV rms信号と電源を隔離した CANトランシーバー
isoPower 統合された単離型 DC-to-dc 変換器
VCCで5V動作する
5Vまたは3.3VのVIO操作
ISO 11898 規格に準拠する
高速データレート 1 Mbps まで
停電されたノードはバスを妨害しない
バスに 110 つ以上のノードを接続する
EMI の減少のために傾き制御
熱停止保護
高速通用モード・トランジエント・インシチューデット: > 25 kV/μs
産業用作業温度帯 (−40°C~+85°C)
広体型で20本のSOICパッケージで提供されています
ADM3053BRWZの用途
CANデータバス
産業用フィールドネットワーク
