商品の詳細:
|
| 部分番号: | DSPIC33EP64MC204-I/PT | 中心の数: | 1つの中心 |
|---|---|---|---|
| 最大クロック周波数: | 70のMHz | プログラムメモリサイズ: | 64 KB |
| データRAMのサイズ: | 8 KB | 稼働電源電圧: | 3ボルトから3.6ボルト |
| ハイライト: | DSPIC33EP64MC204-I/PT,DSPIC33EP64MC204-I/PT マイクロコントローラ MCU,16ビットデジタル信号制御器 |
||

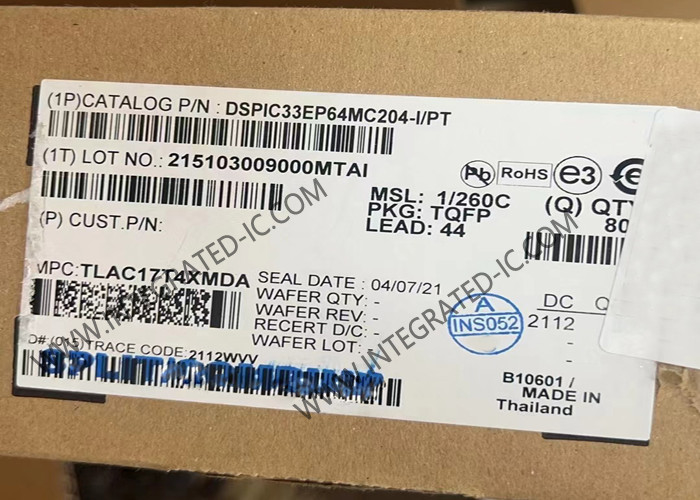

DSPIC33EP64MC204-I/PT マイクロコントローラー MCU 16ビットデジタル信号コントローラ TQFP-44
DSPIC33EP64MC204-I/PTの製品説明
DSPIC33EP64MC204-I/PTは16ビットデジタル信号コントローラ (DSC) で,統合されたDSPと強化されたオンチップ周辺機器を搭載した70MIPS dsPIC® DSCコアが搭載されている.
DSPIC33EP64MC204-I/PT DSCは,よりエネルギー効率的で静かな動作,大きな範囲,長寿を備えた高性能,精密なモーター制御システムの設計を可能にします.ブラシレスDCを制御するために使用できます常磁気同期,ACインダクションとステップモーター
DSPIC33EP64MC204-I/PTの仕様
|
シリーズ
|
dsPICTM 33EP
|
|
コアプロセッサ
|
dsPIC
|
|
コアサイズ
|
16ビット
|
|
スピード
|
70 最低価格設定
|
|
接続性
|
I2C,IrDA,LINbus,QEI,SPI,UART/USART
|
|
周辺機器
|
ブラウンアウト検出/リセット,DMA,モーター制御PWM,POR,PWM,WDT
|
|
I/O の数
|
35
|
|
プログラムメモリサイズ
|
64KB (22K x 24)
|
|
プログラムメモリタイプ
|
フラッシュ
|
|
RAM サイズ
|
4K×16
|
|
電圧 - 供給 (Vcc/Vdd)
|
3V~3.6V
|
|
データ変換機
|
A/D 9x10b/12b
|
|
オスイレーター型
|
内部
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
|
マウントタイプ
|
表面マウント
|
|
供給者のデバイスパッケージ
|
44-TQFP (10x10)
|
|
パッケージ/ケース
|
44-TQFP
|
DSPIC33EP64MC204-I/PTの特徴
運用条件
3.0V から 3.6V, -40oC から +85oC, DC から 70 MIPS
3.0Vから3.6V,-40°Cから+150°C,DCから60MIPS
dsPIC33E DSC コア
改造されたハーバード建築
C コンパイラ最適化されたインストラクションセット
16 ビット ワイド データ パス
24 ビット ワイド インストラクション
16x16 の整数掛け算
32/16 と 16/16 の整数分割演算
丸めと飽和オプションの2つの40ビット蓄積器
一 サイクル の 増やし,蓄積 する
40 ビットまでのデータのための単周期シフト
16x16 分数式掛け算/割算
高速PWM
独立したタイミングを持つ最大3つのPWMペア
上がり下がりするエッジのデッドタイム
7.14 ns PWM解像度
インバーター,PFC,照明-BLDC,PMSM,ACIM,SRMのPWMサポート
プログラム可能なエラー入力
ADC 変換のための柔軟なトリガー構成
通信インターフェース
2つのUARTモジュール (15 Mbps)
2つの4ワイヤーSPIモジュール (15 Mbps)
2つのI2CTMモジュール (最大1MBaud) がSMBusサポート
機能の再マッピングを許可する PPS
プログラム可能な周期的な冗長性チェック (CRC)
直接メモリ アクセス (DMA)
4チャネルDMAとユーザが選択できる優先度仲裁
UART,SPI,ADC,IC,OC,タイマー
