商品の詳細:
|
| 部分番号: | ATM90E26-YU | 入力インペデンス: | 1kOhm、400kOhm |
|---|---|---|---|
| 測定誤差: | 00.5% | 電圧 - 供給: | 2.8 V | 3.6ボルト |
| メータータイプ: | 単相 | 動作温度: | -40°C ~ 85°C |

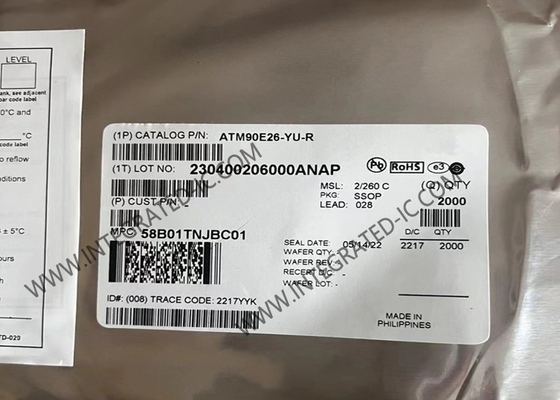

ATM90E26-YU 統合回路チップ エネルギー計測IC SSOP-28 単相計測IC
ATM90E26-YUの製品説明
ATM90E26-YUは単相高性能広範囲エネルギー計測ICです
ATM90E26-YUは,高性能の広範囲エネルギー計測チップです.ADCとDSP技術は,グリッドと環境条件の変動に対してチップの長期的安定性を保証します.
ATM90E26-YUの仕様
|
入力インペデンス
|
1kOhm 400kOhm
|
|
測定誤差
|
00.5%
|
|
電圧 - 供給
|
2.8V~3.6V
|
|
メータータイプ
|
単相
|
|
動作温度
|
-40°C ~ 85°C
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
28-SSOP (0.209",5.30mm 幅)
|
|
供給者のデバイスパッケージ
|
28 SSOP
|
ATM90E26-YUの特徴
●3.3V単電源. 動作電圧範囲:2.8~3.6V. 測定精度は3.0V~3.6Vで保証されています. 5Vはデジタル入力に対応しています.
• 電源を再セットするヒステレシス
• 選択可能な UART インターフェースと SPI インターフェース (すべてのレジスタの動作のための固定 24 サイクルを持つ 4 ワイヤの SPI インターフェースまたは簡略化された 3 ワイヤの SPI インターフェース).
• パラメータ診断機能と,IRQ中断信号とWarnOut信号のプログラム可能な中断出力
• プログラム可能な電圧下降検出とゼロクロージング出力
• チャンネル入力範囲
- 電圧チャネル (増幅が"である場合): 120μVrms~600mVrms.
- L線電流チャネル (増幅が"24"の場合): 5μVrms ~ 25mVrms
- N線電流チャネル (増幅が "1"であるとき): 120μVrms~600mVrms.
プログラム可能なL線電流増幅: 1, 4, 8, 16, 24;プログラム可能なN線増幅: 1, 2, 4.
• L線とN線を支えるオフセット補償
• CF1とCF2は,分別的に,校正またはエネルギー蓄積に使用できる活性エネルギーと反応エネルギーパルスを出力します.
• 水晶振動器の周波数: 8.192 MHz
緑色SSOP28パッケージ
• 動作温度: -40 °C ~ +85 °C
ATM90E26-YUの用途
ATM90E26-YUは,単相2ワイヤ (1P2W),単相3ワイヤ (1P3W) または反乱エネルギーメーターの活性および反応エネルギー計測に使用されます.測定機能により,M90E26は,電圧を測定する必要のある電源機器でも使用できます電流など
