商品の詳細:
|
| 部分番号: | LMK00308SQ | 製品カテゴリー: | 時計バッファ |
|---|---|---|---|
| 最大出力周波数: | 3.1GHZ | 伝搬遅延 - 最大: | 2.3ns |
| 出力型: | HCSL,LVCMOS,LVDS,LVPECL | 動作温度: | -40°C ~ 85°C |

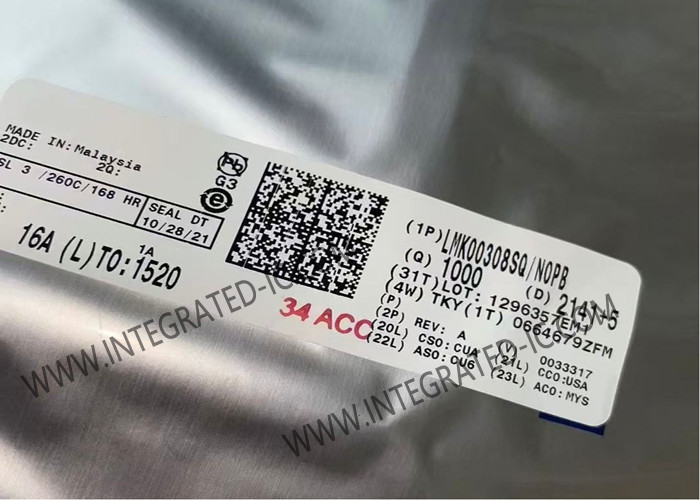

LMK00308SQ 集積回路チップ 3.1GHz 8出力差時計バッファ WQFN-40
LMK00308SQの製品説明
LMK00308SQは,高周波,低ジッタークロック/データ配送およびレベル変換のために設計された3GHz,8出力差ファナウットバッファである.入力時計は2つのユニバーサル入力または1つの結晶入力から選択することができます. 選択された入力クロックは4つの差出力と1つのLVCMOS出力の2つのバンクに分配されます. 両方の差出力バンクは LVPECL,LVDS,またはHCSLドライバーとして独立して構成できます.,LVCMOS出力は,有効または無効の場合,小型のパルスのない動作のための同期有効入力を持っています.
LMK00308SQは, 3.3 V のコア供給と 3 つの独立した 3.3 V/2.5 V の出力供給から動作します. 高性能,汎用性,および電力効率を提供します.固定出力バッファ装置を交換するのに理想的になる一方,システム内のタイミングマージンを増加させる.
LMK00308SQの仕様
|
タイプ
|
ファンアウトバッファ (配送),マルチプレクサー,翻訳機
|
|
回路数
|
1
|
|
インプット:アウトプット
|
3:9
|
|
差分 - 入力:出力
|
はい はい
|
|
インプット
|
CML,HCSL,HSTL,LVDS,LVPECL,SSTL,クリスタル
|
|
生産量
|
HCSL,LVCMOS,LVDS,LVPECL
|
|
頻度 - 最大
|
3.1 GHz
|
|
電圧 - 供給
|
3.15V~3.45V
|
|
動作温度
|
-40°C ~ 85°C
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
40-WFQFN 露出パッド
|
|
供給者のデバイスパッケージ
|
40WQFN (6x6)
|
LMK00308SQの特徴
31 インプット マルチプレクサー:
- 2つのユニバーサル入力 3.1 GHz まで動作し,LVPECL,LVDS,CML,SSTL,HSTL,HCSL,または単端クロックを受け入れます
- 1つのクリスタル入力 10から40MHzのクリスタルまたは単端クロックを受け入れます
2つの銀行がそれぞれ4つの異なる出力を持つ:
LVPECL,LVDS,HCSL,またはHi-Z (銀行ごとに選択可能)
- LVPECL 添加ジッター LMK03806 時計 156.25 MHz のソース:
- 20 fs RMS (10 kHz から 1 MHz)
- 51 fs RMS (12 kHz から 20 MHz)
高PSRR: -65 / -76 dBc (LVPECL/LVDS) 156.25 MHz で
LVCMOS出力と同期有効入力
ピン制御の設定
VCCコア供給: 3.3V ± 5%
3 独立したVCCO出力源: 3.3 V/2.5 V ± 5%
産業用温度範囲: -40°Cから+85°C
40回線WQFN (6 mm × 6 mm)
LMK00308SQの応用
ADC,DAC,マルチギガビットイーサネット,XAUI,ファイバーチャネル,SATA/SAS,SONET/SDH,CPRI,高周波バックプラン
スイッチ,ルーター,ラインカード,タイムカード
サーバー,コンピューティング,PCI エクスプレス (PCIe 3.0)
リモート・ラジオ・ユニットとベースバンド・ユニット
