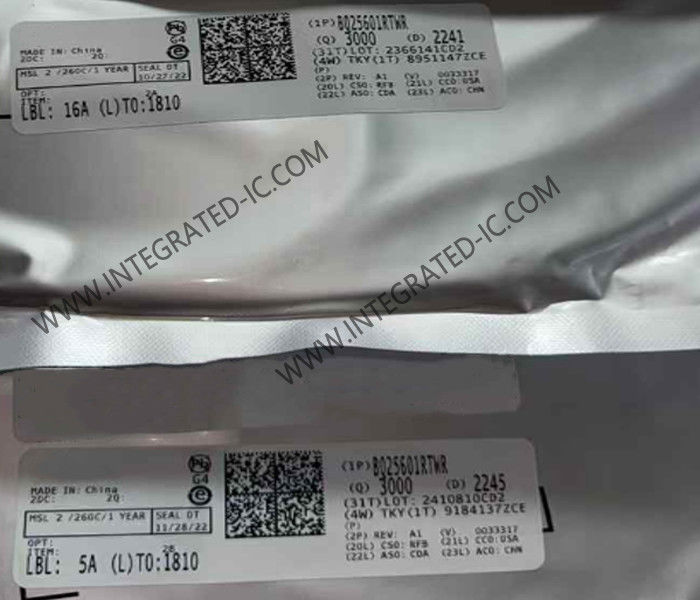

BQ25601RTWR 集積回路チップ I2C 制御 1 セル 3A バック バッテリー 充電器

BQ25601RTWR 統合回路チップ I2C 制御 1 セル 3A バックバッテリー充電器

BQ25601RTWRの製品説明

BQ25601RTWRは,単細胞リチウムイオンおよびリチウムポリマー電池のための高度に統合された3Aスイッチモード電池充電管理およびシステム電源経路管理デバイスです.低インピーダンスの電源経路はスイッチモード操作効率を最適化します充電とシステム設定のI 2Cシリアルインターフェイスにより,デバイスは本当に柔軟なソリューションになります.

BQ25601RTWRは,幅広いスマートフォン,タブレット,ポータブルデバイスの高速充電と高入力電圧をサポートしています.その入力電圧と電流の調節は,バッテリーに最大充電力を供給しますまた,システム設計を簡素化するために,ハイサイドゲートドライブのためのブートストラップダイオードも統合されています.充電とシステム設定の I 2 C シリアルインターフェースは,デバイスを本当に柔軟なソリューションにします.

BQ25601RTWRの仕様

BQ25601RTWRの特徴

高効率の1.5MHz,同期スイッチモードバック充電器
- 5V入力から2Aで92%の充電効率
- USB電圧入力 (5V) に最適化
- 軽量負荷操作のための選択可能な低功率パルス周波数調節 (PFM) モード
USB On-The-Go (OTG) をサポートする
- 1.2-A までの出力を持つブーストコンバーター
- 92%のブースト効率を1A出力で
- 正確な恒常電流 (CC) 制限
- 500μF 容量負荷までソフトスタート
- 出力短回路保護
- 軽荷重操作のための低電力PFMモード
USB入力と高電圧アダプタをサポートする単一の入力
- 支持 3.9V から 13.5V 入力電圧範囲 22V 絶対最大入力電圧評価
- プログラム可能な入力電流制限 (100 mA から 3.2 A と 100 mA の解像度)0USB 3.0 規格と高電圧アダプター (IINDPM)
- 最大出力追跡入力電圧制限 5.4 V (VINDPM) まで
- VINDPM 限界は自動的に電池の電圧を追跡します
- USB SDP,DCPおよび非標準アダプタを自動検出
19.5mΩの電池放出MOSFETによる高電池放出効率
狭いVDC (NVDC) 電源経路管理
- バッテリーがないか,完全に充電したバッテリーで動作します.
- バッテリー補給モードで理想的な二极管動作
BATFET コントロール 船舶モード,目覚め,完全なシステムリセットをサポートする
柔軟な自動運転とI 2Cモードで最適なシステム性能
高統合にはすべてのMOSFET,電流検出,ループ補償が含まれます
高精度
- ±0.5%の充電電圧調節
- 1.5A の電荷電流調節で ± 5%


BQ25601RTWRの応用
スマートフォン
携帯電話用アクセサリー
医療機器

ストックにある他の電子部品
