商品の詳細:
|
| 部品番号: | STM8S103F3P6TR | プログラムメモリサイズ: | 8 KB |
|---|---|---|---|
| データRAMのサイズ: | 1 kb | 最大クロック周波数: | 16 MHz |
| ADCの決断: | 10ビット | I/O の数: | 16入力/出力 |

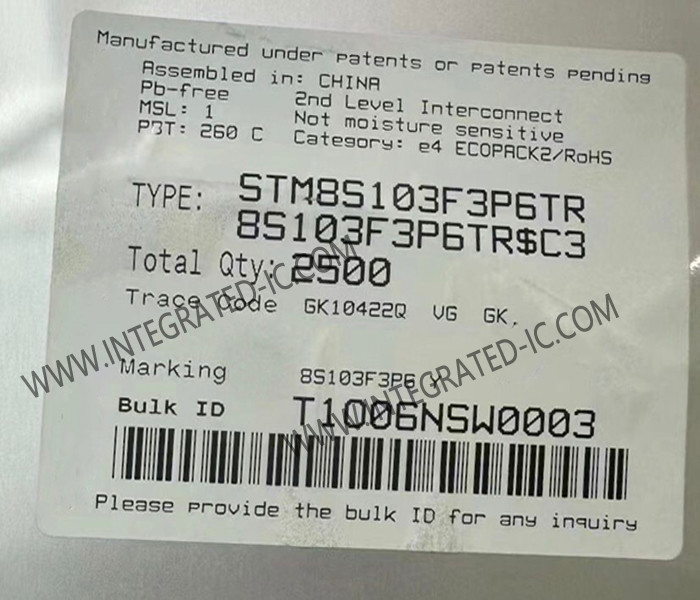

STM8S103F3P6TR マイクロコントローラー MCU 16MHz メインストリーム アクセスライン 8ビット MCU TSSOP-20
STM8S103F3P6TRの製品説明
STM8S103F3P6TRはメインストリーム アクセス ライン 8 ビット マイクロコントローラ 8 Kbyte フラッシュ 16 MHz CPU,統合 EEPROM
STM8S103F3P6TR アクセスライン 8 ビットマイクロコントローラには 8 Kbyte の Flash プログラムメモリと統合された True Data EEPROM が提供されている.
STM8S103F3P6TRは,性能,安定性,システムコストの削減など,以下の利点を提供します.
STM8S103F3P6TR デバイスの性能と強さは 最先端技術で作られた先端コアと周辺機器,16MHzクロック周波数,強力なI/Oによって保証されています独立監視犬と別々の時計源そして時計のセキュリティシステム
STM8S103F3P6TR システムコストは,最大300kの書き/消しサイクルのための統合された真のデータEEPROMと内部クロックオシレーターとの高いシステム統合レベルのおかげで削減されています.ウォッチドッグとブラウンアウトリセット.
STM8S103F3P6TRの仕様
|
コアプロセッサ
|
STM8
|
|
コアサイズ
|
8ビット
|
|
スピード
|
16MHz
|
|
接続性
|
I2C,IrDA,LINbus,SPI,UART/USART について
|
|
周辺機器
|
ブラウンアウト検出/リセット,POR,PWM,WDT
|
|
I/O の数
|
16
|
|
プログラムメモリサイズ
|
8KB (8K x 8)
|
|
プログラムメモリタイプ
|
フラッシュ
|
|
EEPROM サイズ
|
640 × 8
|
|
RAM サイズ
|
1K × 8
|
|
電圧 - 供給 (Vcc/Vdd)
|
2.95V~5.5V
|
|
データ変換機
|
A/D 5x10b
|
|
オスイレーター型
|
内部
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
|
マウントタイプ
|
表面マウント
|
|
供給者のデバイスパッケージ
|
20TSSOP
|
|
パッケージ/ケース
|
20-TSSOP (0.173",4.40mm 幅)
|
STM8S103F3P6TRの特徴
コア
• ハーバード・アーキテクチャと3段階のパイプラインの16MHz先端STM8コア
• 拡張 命令 セット
記憶
• プログラムメモリ: 8Kbyte フラッシュ; 10kサイクル後 55°C で 20 年間のデータ保持
• データメモリ: 640 バイト リアルデータ EEPROM;耐久性 300 kcycle
• RAM: 1Kバイト
時計,リセット,供給管理
• 2.95 から 5.5 V の 稼働 電圧
• 柔軟な時計制御,4つのマスタークロック源
低功率結晶共鳴振動器
外部時計入力
内部で,ユーザが調節できる 16 MHz RC
内部低電力128kHz RC
• 時計モニタ付きの時計セキュリティシステム
• 電力管理
低電力モード (待機,アクティブストップ,ストップ)
周辺時計を個別に切断する
• 常時アクティブで,低消費電源で,オンとオフをリセットします
• 32 つの中断装置を搭載した内蔵中断制御器
• 6ベクトルで最大27の外部中断
計時器
• 高度な制御タイマー: 16 ビット,4 つの CAPCOM チャンネル,3 つの補完的な出力,デッドタイム挿入と柔軟な同期
• 16 ビット通用タイマー,3つの CAPCOM チャンネル (IC,OC,PWM)
• 8 ビットプレスカラー付きの 8 ビットベースタイマー
• 自動 覚醒 時計
• 窓 の 監視 犬 と 独立 的 な 監視 犬 の 計時器
通信インターフェース
• UART と 時計 出力 同期 動作 スマート カード, IrDA, LIN マスター モード
• SPI インターフェース 8 Mbit/s まで
• I2C インターフェース 400 kbit/s まで
アナログからデジタル変換器 (ADC)
●10ビット,±1 LSB ADC 最大5つのマルチプレックスチャネル,スキャンモード,アナログウォッチドッグ
I/O
• 32ピンパケットで最大28のI/O,21の高シンク出力
• 高度に堅牢なI/O設計,電流注入に抵抗する
