商品の詳細:
|
| 部品番号: | IKW40N65H5 | 電圧 - コレクターエミッター分解 (最大): | 650ボルト |
|---|---|---|---|
| 電流 - コレクター (Ic) (最大): | 74A | 現在-脈打つコレクター（Icm）: | 120 A |
| VCE (オン) (最大) @ VGE, Ic: | 2.1V @ 15V、40A | パワー - マックス: | 255 W |
| ハイライト: | IKW40N65H5,IKW40N65H5 統合回路チップ,650V 40A IGBT トランジスタ |
||

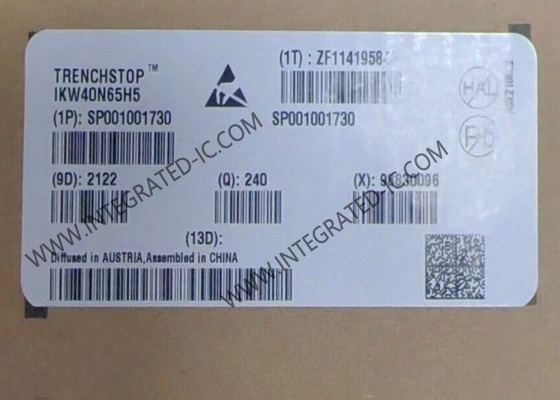

IKW40N65H5 統合回路チップ 高速650V 40A IGBT トランジスタ TO-247-3
IKW40N65H5の製品説明
IKW40N65H5は高速650V,40 Aハードスイッチング TRENCHSTOPTM IGBT5で,TO-247パッケージのRAPID 1の高速・ソフトな反平行ダイオードと併装され",クラスベスト"IGBTとして定義されています.
IKW40N65H5の仕様
|
電圧 - コレクターエミッター分解 (最大)
|
650V
|
|
電流 - コレクター (Ic) (最大)
|
74A
|
|
電流 - コレクターパルス (Icm)
|
120A
|
|
VCE (オン) (最大) @ VGE, Ic
|
2.1V @ 15V,40A
|
|
パワー - マックス
|
255W
|
|
エネルギー 交換
|
390μJ (オン),120μJ (オフ)
|
|
入力タイプ
|
スタンダード
|
|
ゲートチャージ
|
95 nC
|
|
Td (オン/オフ) @ 25°C
|
22ns/165ns
|
|
試験条件
|
400V, 20A, 15Ohm, 15V
|
|
逆回復時間 (trr)
|
62 ns
|
|
動作温度
|
-40°C~175°C (TJ)
|
IKW40N65H5の特徴
突破電圧650V
クラス最高のハイスピード3ファミリーと比較して
Qg を 2.5 減らせる
変身損失の減少因子2
VCEsat の 200mV の減少
急速なSi-ダイオード技術で組み込まれています
低COES/EOSS
軽度の正気温係数 VCEsat
Vf の温度安定性
IKW40N65H5のメリット
クラス最高の効率性により,接続とケースの温度が低くなり,デバイスの信頼性が高くなります
バス電圧の 50 V 増加は,信頼性を損なうことなく可能です.
より高い電力の密度設計
IKW40N65H5の用途
断絶しない電源 (UPS)
産業用暖房と溶接
現代の接続された市民に 全く新しい生活スタイルと健康体験をもたらします
エネルギー貯蔵システム
住宅用エアコン:スマート (IoT) と効率的な冷却
断絶しない電源 (UPS)
