商品の詳細:
|
| 部品番号: | LM5109BMAX | 運転された構成: | ハーフブリッジ |
|---|---|---|---|
| 運転者の数: | 2 | 電圧 - 供給: | 8V～14V |
| 現在-ピーク出力（源、流し）: | 1A、1A | 最高高い側面の電圧- （ブートストラップ）: | 108V |

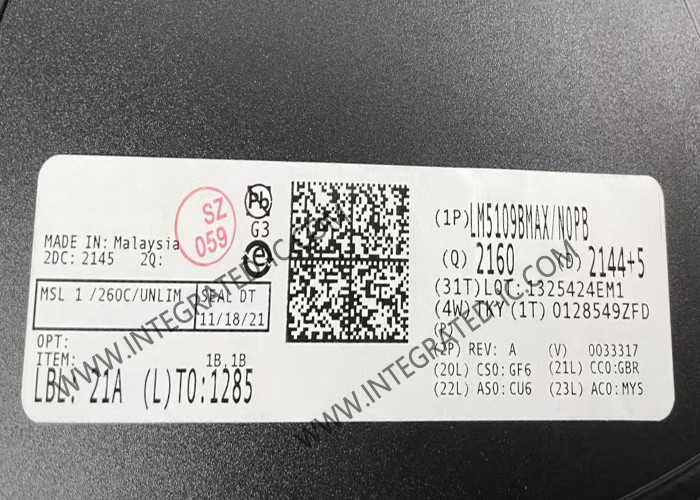

LM5109BMAX 集積回路チップ 1A ピーク 半橋ゲートドライバー SOIC-8
LM5109BMAXの製品説明
LM5109BMAXは高圧ゲートドライバで,高面と低面の両方のNチャネルMOSFETを同期バックまたは半ブリッジ配置で動かすように設計されている.浮遊型ハイサイドドライバは,鉄道電圧最大90Vで動作することができます..
LM5109BMAX 輸出は,費用対効果の高いTTLとCMOS互換性のある入力ドレッシング値で独立して制御されます.堅牢なレベルシフト技術は,低電力消費しながら高速で動作し,制御入力ロジックから高サイドゲートドライバーへのクリーンレベル移行を提供します.低電圧と高電圧の両方の電源レールに低電圧ロックが用意されています.
LM5109BMAXは,8ピンのSOICと熱強化8ピンのWSONパッケージで提供されている.
LM5109BMAXの仕様
| 部品番号: | LM5109BMAX |
| 高い側,低い側 | |
| SMD/SMT | |
| SOIC・ナロー-8 | |
| 2 運転手 | |
| 2 生産量 | |
| 1A | |
| 8V | |
| 14V | |
| 15 ns | |
| 15 ns | |
| - 40 °C | |
| + 125 °C | |
| 最大切断遅延時間: | 2 ns |
| 最大 オン の 遅延 時間: | 2 ns |
| 稼働電流: | 1.8 mA |
| 製品タイプ: | ゲートドライバー |
| 増殖遅延 - 最大 | 32 ns |
LM5109BMAXの特徴
高端および低端NチャネルMOSFETの両方を駆動する
1Aピーク出力電流 (1.0Aシンクと1.0Aソース)
独立したTTLとCMOSと互換性のある入力
ブートストラップ電源電圧108V DC
急速な増殖時間 (30 ns 典型)
1000pFの負荷を駆動し,15nsの上昇と落ちる時間
優れた伝播遅延マッチング (2 ns 典型的な)
供給レールの低電圧ロックアウト
低電力消費
LM5109BMAX の応用
現在のFEDのプッシュ・プル変換機
ハーフ・ブリッジ・パワー・コンバーターとフル・ブリッジ・パワー・コンバーター
固体モータードライブ
2つのスイッチ・フォワード・パワー・コンバーター
LM5109BMAXの簡素化ブロック図
