商品の詳細:
|
| 部品番号: | STM8S105K6T3CTR | 中心:: | STM8 |
|---|---|---|---|
| データ・バス幅:: | 8ビット | 単位重量:: | 180 mg |

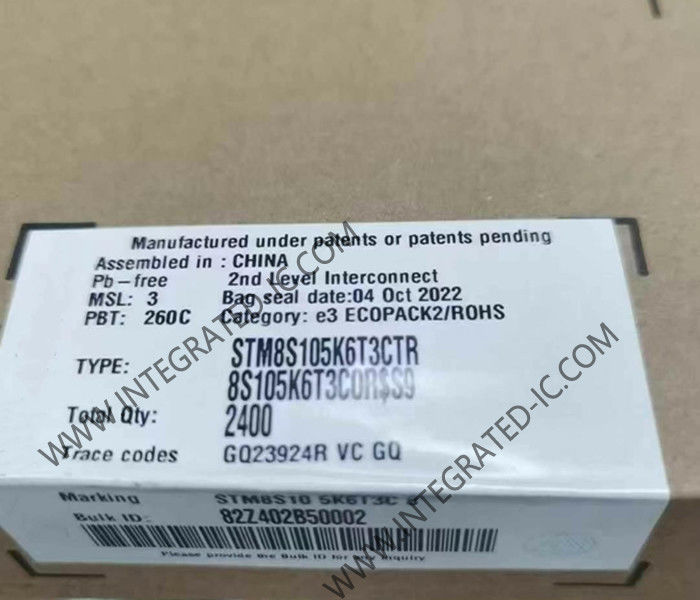

STM8S105K6T3CTR マイクロコントローラー MCU 16MHz メインストリーム アクセスライン 8-ビット MCU
STM8S105K6T3CTRの製品説明
STM8S105K6T3CTR メインストリームアクセスライン8ビットマイクロコントローラでは,16〜32KbyteのFlashプログラムメモリと統合された真のデータEEPROMが提供されています.
STM8S105K6T3CTRの仕様
|
コアサイズ
|
8ビット
|
|
スピード
|
16MHz
|
|
接続性
|
I2C,IrDA,LINbus,SPI,UART/USART について
|
|
周辺機器
|
ブラウンアウト検出/リセット,POR,PWM,WDT
|
|
I/O の数
|
25
|
|
プログラムメモリサイズ
|
32KB (32K x 8)
|
|
プログラムメモリタイプ
|
フラッシュ
|
|
EEPROM サイズ
|
1K × 8
|
|
RAM サイズ
|
2K × 8
|
|
電圧 - 供給 (Vcc/Vdd)
|
2.95V~5.5V
|
|
データ変換機
|
A/D 7x10b
|
|
オスイレーター型
|
内部
|
|
動作温度
|
-40°C~125°C (TA)
|
STM8S105K6T3CTRの特徴
コア
ハーバード・アーキテクチャと3段階パイプラインの16MHz先端STM8コア
拡張命令セット
記憶
プログラムメモリ:最大32KBFlash; 10kcycle後に55°Cで20年間データ保持
データメモリ:最大1Kbyte True Data EEPROM;耐久性300kcycle
RAM:最大2KB
時計,リセット,供給管理
2.95~5.5Vの稼働電圧
柔軟な時計制御,4つのマスタークロックソース
低功率の結晶共鳴振動器
外部クロック入力
内部で,ユーザが調整できる 16 MHz RC
内部の低電源 128 kHz RC
時計モニター付きの時計セキュリティシステム
電力管理
低出力モード (待機,アクティブストップ,ストップ)
切断する周辺時計
常時アクティブで低消費電源の電源オンと電源オフリセット
中断管理
32個の中断を搭載した内蔵中断制御器
6ベクトルで最大37の外部中断
計時器
先進的な制御タイマー: 16 ビット,4つのCAPCOMチャンネル,3つの補完的な出力,デッドタイム挿入と柔軟な同期
2x16ビット汎用タイマー,2+3のCAPCOMチャンネル (IC,OCまたはPWM)
8 ビットプレスカラー付きの 8 ビットベースタイマー
自動目覚めタイマー
ウィンドウウォッチドッグと独立ウォッチドッグタイマー
通信インターフェース
UART 時計出力で同期動作,スマートカード,IrDA,LINマスターモード
SPI インターフェース 8 Mbit/s まで
I2Cインターフェース 400kbit/sまで
アナログからデジタル変換器 (ADC)
10ビット,±1 LSB ADC 最大10つのマルチプレックスチャンネル,スキャンモード,アナログウォッチドッグ
I/O
高シンク出力16個を含む48ピンのパッケージで最大38のI/O
高度に頑丈なI/O設計,電流注入に抵抗する
単一のID
各デバイスの96ビット単一のキー
STM8S105K6T3CTRの応用
家電
エフ・キャット
ユーザーインターフェース
工場自動化
モーター制御
センサー
照明
個人 介護
電動工具
電気自転車
断路器
再充電可能な電池駆動装置
玩具とゲーム用品
電力供給と電力管理
他の供給品種
|
