商品の詳細:
|
| 部品番号: | ADUM4224WCRWZ | 隔離電圧: | 5つのkVrms |
|---|---|---|---|
| Pd - エネルギー分散: | 2.77W | 出力電流: | 4A |
| 作動の供給の流れ: | 1.6 mA | 動作温度: | -40°C ~ 125°C |

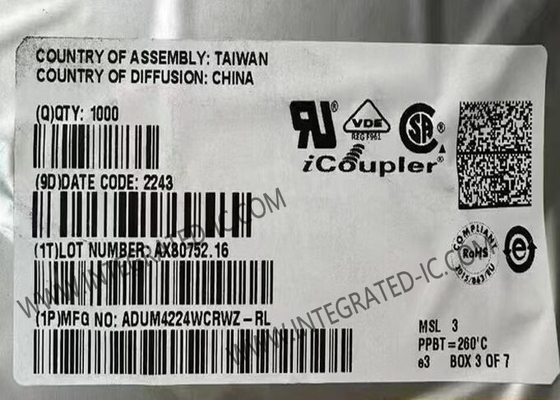

ADUM4224WCRWZ 統合回路チップ 5kVrms 隔離された精密半ブリッジゲートドライバー
ADUM4224WCRWZの製品説明
ADUM4224WCRWZは4A単離型半ブリッジゲートドライバで,アンログデバイス,インク,iCoupler®技術を採用し,独立した単離型高側および低側出力を提供する.ADUM4224WCRWZは,広体内 5000 V rms 隔離を提供します16個の鉛のSOICパケットです
ADUM4224WCRWZ隔離器はそれぞれ2つの独立した隔離チャネルを提供している. 3.0Vから5.5Vまでの入力供給で動作し,低電圧システムとの互換性を提供します.
ADUM4224WCRWZの仕様
|
テクノロジー
|
磁気結合
|
|
チャンネル数
|
2
|
|
電圧 - 隔離
|
5000Vrms
|
|
一般モード 臨時免疫力 (分)
|
25kV/μs
|
|
増殖遅延 tpLH / tpHL (最大)
|
54n, 54n
|
|
昇降時間 (種類)
|
12インチ 12インチ
|
|
電流 - 最大出力
|
4A
|
|
電圧 - 出力供給
|
4.5V~18V
|
|
グレード
|
自動車
|
|
動作温度
|
-40°C ~ 125°C
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
16-SOIC (0.295",7.50mm 幅)
|
|
供給者のデバイスパッケージ
|
16-SOIC
|
特徴 ADUM4224WCRWZから
4Aピーク出力電流
動作電圧:
入力に対する高位または低位: 537Vピーク
高周波操作: 最大1MHz
3.3Vから5VのCMOS入力ロジック
4.5Vから18Vの出力ドライブ
正確なタイミング特性:
59ns 最大隔離器とドライバ伝播遅延
5ns 最大チャンネル対チャンネルマッチング
CMOS 入力論理レベル
高常態臨時抵抗性: > 25kV/μs
IEC 61000-4-x によるシステムレベルのESD性能向上
高温の交差点操作: 125°C
デフォルトの低出力
ADUM4224WCRWZの用途
交換電源
隔離されたIGBT/MOSFETゲートドライブ
工業用インバーター
