TLE8209-2Eの製品説明

TLE8209-2Eは,SPIプログラム可能なHブリッジで,安全性の重要な自動車アプリケーションにおけるDCモーターの制御のために設計されています.2つの選択可能な殺戮率設定とSPIによる広範な診断.
TLE8209-2Eは,デジタル電源電圧VDDを監視し,VDDの過電圧または低電圧の場合,出力段階をオフにする.デジタル制御回路の不具合の場合,安全なオフコースを設定する極端な熱条件下での電力の消耗を減らすために,現在の制限しきい値は, 165°C以上の交差点温度では線形的に低下します. SPI に熱警告ビットが設定されています..2つの半ブリッジは,電磁石や単方向直流モーターなどの2つの重荷を独立して動かすこともできます.

TLE8209-2Eの仕様

TLE8209-2Eの特徴

プログラム可能な電流制限 1.5 から 8.6 A typ
240 mΩ の完全な経路 RDSon (典型的には Tj=25°C)
電池の電源電圧4.5Vから28V
動作論理電源電圧4.4〜5.25V
低待機電流 (8 μAタイプ)
論理入力 TTL/CMOS対応
すべてのI/Oピンは,最大18Vの過電容量
入力を有効・無効にする
短回路と高温保護
VS 低電圧停止
VDD 超低電圧監視
停止状態で開いた負荷検出
温度依存の電流削減
SPI インターフェイスによる広範な診断機能
基本診断のためのステータスフラグ
Hブリッジまたは2つの独立した半ブリッジとして構成可能
パラレル入力またはSPIによる電源段階の制御
出力切換周波数 11 kHz まで
SPI を通してプログラムできるスレート
優れたEMC性能

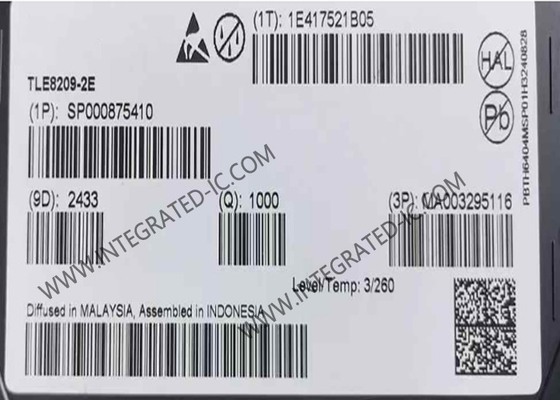

パッケージ写真 TLE8209-2E (PG-DSO-20-71)
