商品の詳細:
|
| 部品番号: | TPS92601BQPWPRQ1 | トポロジー: | フライバック,SEPIC,ステップアップ (ブース) |
|---|---|---|---|
| 出力数: | 2 | 電圧 - 出力: | 4V | 75V |
| 電流 - 出力/チャネル: | 1.5A | 頻度: | 100kHz～600kHz |

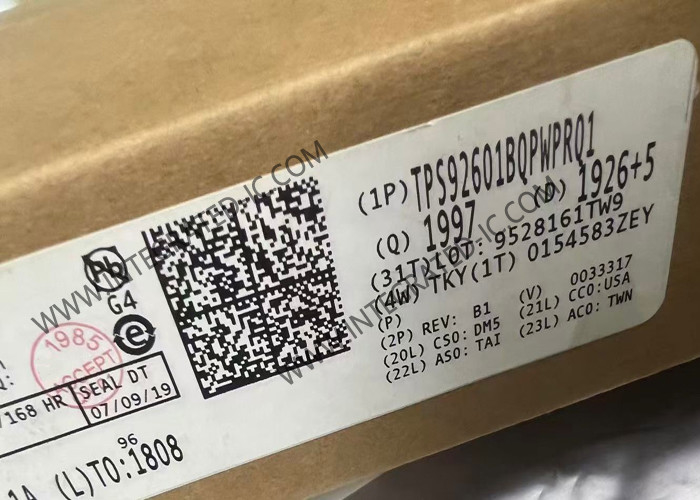

TPS92601BQPWPRQ1 統合回路チップ 1.5A 自動車ヘッドライト LEDドライバー HTSSOP-20
製品説明 TPS92601BQPWPRQ1
TPS92601BQPWPRQ1は,二チャネル側高電流LEDドライバである.完全な保護と診断機能により,このデバイスファミリーは,自動車前面照明に専用され,理想的に適しています.各独立したドライバーのベースはピーク電流モードブーストコントローラです各コントローラには,2つの独立したフィードバックループがあり,上側の電流感知シャントと外部抵抗分隔ネットワークを持つ電圧フィードバックループがあります.
TPS92601BQPWPRQ1の仕様
| 部品番号: | TPS92601BQPWPRQ1 |
| 特徴: | 恒常電流,恒常電圧 |
| 入力電圧: | 4Vから40V |
| 入力電圧 - マックス: | 40V |
| 入力電圧 - Min: | 4V |
| 最大動作温度: | + 125 °C |
| 最低動作温度: | - 40 °C |
| マウントスタイル: | SMD/SMT |
| チャンネル数: | 2 チャネル |
| 出力数: | 2 生産量 |
| 動作頻度: | 100kHzから600kHz |
| 出力電流: | 1.5A |
| 出力電圧: | 4Vから75V |
| パッケージ/ケース: | HTSSOP-20 |
| 製品タイプ: | LED照明ドライバー |
TPS92601BQPWPRQ1の特徴
入力電圧: 4 V 〜 40 V (最大 45 V Abs.)
出力電圧: 4 V 〜 75 V (最大80 V Abs.)
固定周波数電流モードコントローラ
2つの調節ループ,各チャネルの常流出と常電圧出力
高端の電流感:
150mVまたは300mVの感知電圧 (EEPROMオプション)
±6mVオフセット (LED電流精度約4%または2%を達成)
出力電圧感,内部電圧基準: 2.2 V ± 5%
統合された低側NMOS-FETドライバ:ピークゲート駆動電流タイプ0.7A
周波数同期
PWMディミングとアナログディミングの両方
診断:
高側電流 (LED電流) アナログ出力として利用可能
オープンLEDとGNDまでの短距離検出
ショート出力保護
内部の低電圧と過電圧ロックアウト
TPS92601BQPWPRQ1の応用
自動車ヘッドライト LEDドライバー
高明度のLEDの用途
