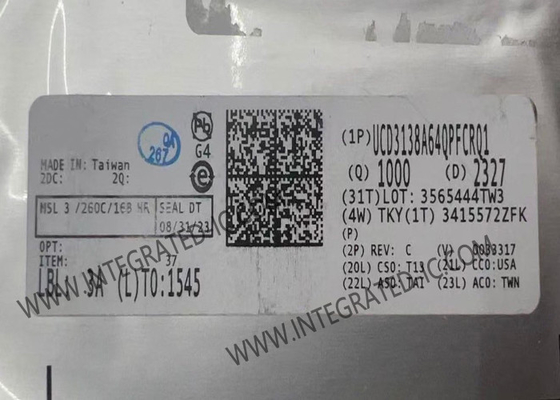

UCD3138A64QPFCRQ1 集積回路チップ 孤立電源のための高度な統合デジタルコントローラ

UCD3138A64QPFCRQ1 集積回路チップ 孤立電源のための高度な統合デジタルコントローラ

UCD3138A64QPFCRQ1の製品説明
UCD3138A64QPFCRQ1はデジタル電源コントローラで,単一のチップソリューションで優れた統合とパフォーマンスを提供しています.


UCD3138A64QPFCRQ1の特徴
64kBと128kB UCD3138ファミリーのプログラムフラッシュ派生品
2-32kBまたは4-32kB プログラムフラッシュメモリバンク
1つの銀行から実行をサポートし,別の銀行にプログラムする
電力供給を遮らずにファームウェアを更新する能力
UCD3138 (+1 SPI, +1 I2C) と比べて追加の通信ポート
ブートフラッシュベースのデュアルメモリ画像サポート
最大3つの独立したフィードバックループのデジタル制御
専用 PID ベースのハードウェア
2極/2ゼロ 設定可能 非線形制御
最大 16 MSPS エラー A/D 変換器 (EADC)
設定可能な解像度 (min: 1mV/LSB)
8倍まで 過剰サンプルと適応型サンプル位置付け
ハードウェアベースの平均値 (8倍まで)
14ビット 効果的な参照DAC
高解像度デジタルパルス幅調節 (DPWM) 輸出量最大8個
250ps パルス幅解像度
4 ns 周波数と相解像度
調節可能な相変化と死帯
サイクルごとに作業サイクルのマッチング
2 MHz までの切り替え周波数
設定可能なトレーリング/リード/トライアングルモジュレーション
RTCサポート
設定可能なフィードバック制御
電圧,平均電流,ピーク電流モード制御
恒常 電流,恒常 電源
設定可能なFM,相位シフトモジュレーション,PWM
速くて自動でスムーズなモード切換
周波数調節とPWM
フェーズシフトモジュレーションとPWM
高効率で軽量な負荷管理
爆発モードと理想的な二極電極エミュレーション
同期直す器 ソフトオン/オフ
低IC待機電源
主要側電圧センサー
現金 (平均とマスター/スレーブ)
機能豊かな欠陥保護オプション
7 アナログ / 4 デジタル 比較機
サイクルごとに電流制限
プログラム可能な空白時間と欠陥数
外部の故障入力
複数のUCD3138xデバイス間のDPWM波形の同期
15チャネル,12ビット 267kps 一般用途ADC
内部温度センサー
完全にプログラム可能な高性能31.25MHz,32ビットARM7TDMI-Sプロセッサ
64kB プログラムフラッシュ (2-32kB 銀行)
2kBのデータフラッシュとECC
8kB データ RAM
4kBのブートROMは,ファームウェアのブートロードを可能にします.
通信用周辺機器
2 - I2C/PMBus インターフェース
2 - UARTs, 1 - SPI
選択可能な入力ピンでタイマーキャプチャ
80ピンのQFPパッケージ
動作温度: ¥40°C~125°C
