商品の詳細:
|
| 部品番号: | TLD2314EL | 出力数: | 3 |
|---|---|---|---|
| 電圧 - 出力: | 40V | 電流 - 出力/チャネル: | 120mA |
| 電圧 - 供給 (最大): | 40V | 動作温度: | -40°C ~ 150°C (TJ) |

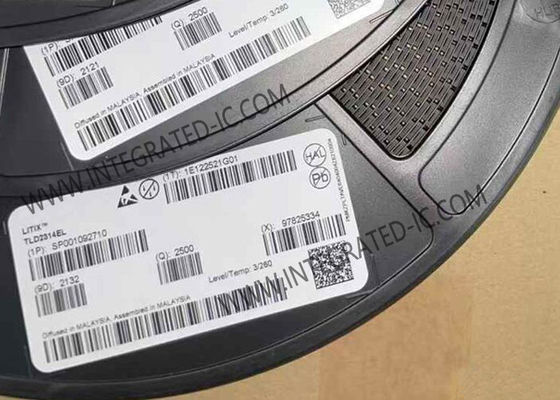

TLD2314EL 集積回路チップ LITIXTM バシック ハイサイドドライバーIC 120mA LEDドライバーIC
TLD2314ELの製品説明
TLD2314ELは,LITIXTM Basicの3チャネルハイサイドドライバICで,インテグレート出力ステージがあります.
TLD2314ELは,LEDを最大120mAまでの電流で制御するように設計されています.典型的な自動車アプリケーションでは,デバイスは,電流最大60mAで1チェーンに3つの赤いLED (合計9つのLED) を駆動することができます.,熱冷却の側面によって制限されています.出力電流は,負荷と電源電圧の変化から実質的に独立して制御されます.
TLD2314ELの仕様
| 部品番号: | TLD2314EL |
| 特徴: | PWM制御 |
| 高さ: | 1.7mm |
| 入力電圧: | 5.5Vから40V |
| 入力電圧 - マックス: | 40V |
| 入力電圧 - Min: | 5.5V |
| 長さ: | 4.9mm |
| 最大動作温度: | + 150 °C |
| 最低動作温度: | - 40 °C |
| マウントスタイル: | SMD/SMT |
| チャンネル数: | 3 チャネル |
| 出力数: | 3 生産量 |
| 出力電流: | 120mA |
| 出力電圧: | 40V |
| パッケージ/ケース: | SSOP-14 |
| 製品タイプ: | LED照明ドライバー |
TLD2314ELの特徴
3チャネル装置 統合出力段階 (電流源) を搭載し,LEDを駆動するために最適化
出力電流は1チャンネルあたり最大120mA
睡眠モードでは低電流消費
VS-ピンでサポートされるPWM操作
外部低電源抵抗器を介して調整可能な出力電流と,超高温条件下でLED保護のためのPTC抵抗器を接続する可能性
逆極性保護
超負荷保護
低電圧検出
GNDの診断に開いた負荷とショート回路
広い温度範囲: -40 °C < Tj < 150 °C
PG-SSOP14 パッケージ 露出した熱スラグ
TLD2314ELの適用
自動車用インスツームクラスター
室内および環境照明制御の屋根制御モジュール
