商品の詳細:
|
| 部品番号: | MEC1701Q-C2-SZ | コアプロセッサ: | ARM® Cortex®-M4 |
|---|---|---|---|
| RAM サイズ: | 480K X 8 | I/O の数: | 123 |
| 電圧 - 供給: | 1.71V~3.465V | 申請: | キーボードおよび埋め込み式コントローラ |

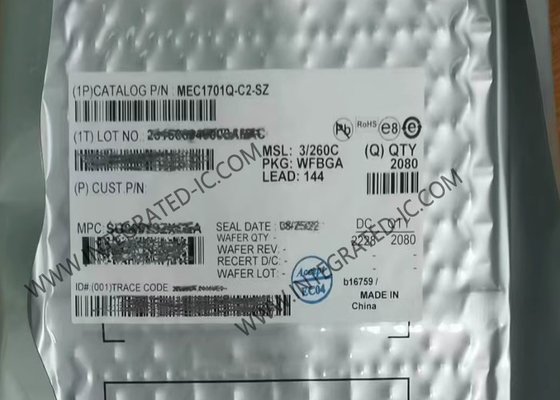

MEC1701Q-C2-SZ ノートPC用の統合回路チップキーボードと埋め込みコントローラ
MEC1701Q-C2-SZの製品説明
MEC1701Q-C2-SZは,ノートPCおよびタブレットプラットフォーム用にカスタマイズされたキーボードと埋め込みコントローラデザインです.MEC1701Q-C2-SZには32ビットARM Cortex M4Fマイクロコントローラコアとコードとデータのための緊密に結合されたSRAMが組み込まれています. 安全なブートローダーは,システムの共有SPIフラッシュデバイスからカスタマイズされたファームウェアイメージをダウンロードするために使用され,それによってシステムデザイナーがデバイスの動作をカスタマイズすることができます.
MEC1701Q-C2-SZの仕様
| 部品番号: | MEC1701Q-C2-SZ |
| SMD/SMT | |
| WFBGA-144 | |
| I/Oコントローラ | |
| シリアル | |
| 123 I/O | |
| 3.465V | |
| 1.71V | |
| 0 °C | |
| + 70 °C | |
| データバスの幅: | 32ビット |
| 埋め込みオプション: | 埋め込み |
| FSB パリティ: | パリティ |
| 統合グラフィック: | グラフィックなし |
| ポート数: | 4 港 |
| 計時器/カウンターの数: | 10 タイマー |
| 稼働電源電圧: | 1.8V,3.3V |
| PCIe リビジョン: | 修正30 |
| Pd - エネルギー分散: | 69.3 mW |
| 製品タイプ: | I/O コントローラーインターフェイスIC |
MEC1701Q-C2-SZの特徴
• GPIO と Core Logic は 3.3V と 1.8V の動作をサポートします.
• アナログとPLLは3.3Vのみです
• ARM® Cortex®-M4 プロセッサーコア
- 32 ビット ARM v7-M インストラクションセットアーキテクチャー
- ハードウェア フローティングポイントユニット (FPU)
- 単一の4GByteアドレス空間 (フォン・ノイマンモデル)
- リトル・エンディアン・バイト・オーダー
- ビットバンド機能も含まれます
- NVIC 嵌入型ベクトル式中断コントローラ
• 内臓 の 記憶
- 64kブートROM
- 2つのブロック SRAM,合計 256KB, 320KB または 480KB
- 128バイト バッテリー駆動 SRAM
- 揮発性のない読み書きメモリ
•ECベースの4つのSMBus 2.0ホストコントローラ
• 5 つの独立したハードウェア駆動 PS/2 ポート
2つの汎用シリアル周辺インターフェースコントローラ (ECGP-SPI)
• 時計 発電機
- 32.768KHz 時計 ソース
- プログラム可能なクロック パワー管理制御と配給
- 48 MHz PLL
• パッケージ
- 144ピン WFBGA RoHS コンプライアンスのパッケージ
