商品の詳細:
|
| Part Number: | HMC521ALC4TR | RF Frequency:: | 8.5 GHz to 13.5 GHz |
|---|---|---|---|
| Conversion Loss - Max:: | 9.5 dB | NF - Noise Figure:: | 14 dB |
| LO Frequency:: | 8.5 GHz to 13.5 GHz | IF Frequency:: | DC to 3.5 GHz |

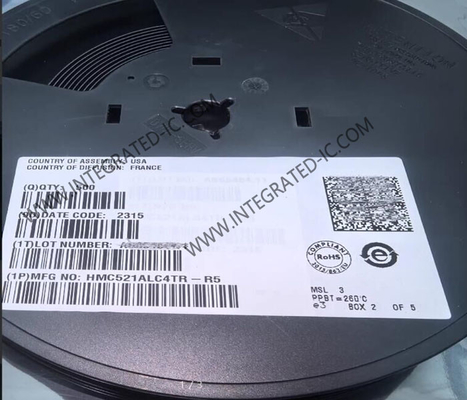

HMC521ALC4TR ワイヤレス通信モジュール 8.5GHz から 13.5GHz GaAs MMIC I/Q ミキサー
HMC521ALC4TRの製品説明
HMC521ALC4TRは,RoHSに準拠したコンパクトなガリウムアセン化物 (GaAs),モノリシックマイクロ波集成回路 (MMIC),インフェーズ四角化 (I/Q) ミキサーです.24端末のセラミック無鉛チップキャリア (LCC) パッケージこの装置は,画像断捨離ミキサーまたは単一のサイドバンドアップコンバーターとして使用できます.ミキサーは2つの標準,ダブルバランスミキサーセルとGaAsで製造された90°ハイブリッドカップラーを使用します.メタル半導体フィールド効果トランジスタ (MESFET) プロセスこの装置はハイブリッドスタイルの画像拒絶ミキサーとシングルサイドバンドアップコンバーター組装のより小さな代替品です. HMC521ALC4TRはワイヤー結合の必要性をなくします.表面に固定された製造技術を使用することを許可する.
HMC521ALC4TRの仕様
|
|
8.5 GHzから13.5 GHz |
|
|
9.5 dB |
|
|
14 dB |
|
|
8.5 GHzから13.5 GHz |
|
|
DCから3.5GHz |
|
|
+ 85C |
|
|
- 40°C |
|
湿度感がある |
そうだ |
|
OIP3 - 第3次 傍受 |
16 dBm |
|
P1dB - 圧縮点 |
7.5 dBm |
|
Pd - エネルギー分散: |
460 mW |
HMC521ALC4TRの特徴
ダウンコンバーター,8.5 GHzから13.5 GHz
変換損失:典型的には9 dB
画像拒絶:典型的には27.5 dBc
LOからRFへの隔離:典型的には39 dB
入力IP3:典型的には16dBm
広域IF帯域幅:DCから3.5GHz
3.9 mm × 3.9 mm,24端 LCC パッケージ: 16 mm2
HMC521ALC4TRの用途
電子レンジや極小開口端末 (VSAT) ラジオ
試験装置
軍事電子戦争 (EW),電子対策 (ECM),指揮,制御,通信,諜報 (C3I)
