商品の詳細:
|
| 部分番号: | ADC12D040CIVS | ビットの数: | 12 |
|---|---|---|---|
| サンプリング率 (毎秒): | 40m | 電圧-供給、アナログ: | 5V |
| 電圧-供給、デジタル: | 2.35V | 5.25V | 動作温度: | -40°C ~ 85°C |

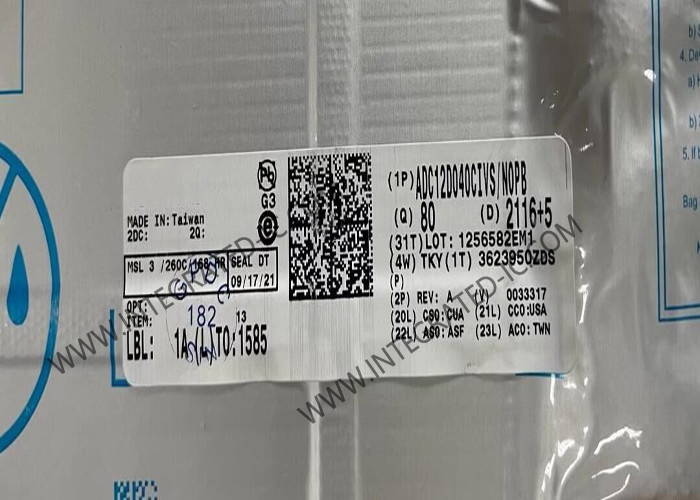

ADC12D040CIVS 統合回路チップ 12ビット アナログからデジタル変換器 TQFP-64
ADC12D040CIVSの製品説明
ADC12D040CIVSは,アナログ入力信号を最小で秒速40メガサンプル (Msps) で12ビットデジタル文字に変換できる,二重低電力モノリシックCMOSアナログ・デジタル変換機である.ADC12D040CIVSコンバーターは,差分を使用デジタルエラー修正とオンチップのサンプル・アンド・ホール・サーキットによるパイプライン・アーキテクチャにより,ダイサイズと消費電力を最小限に抑え,優れたダイナミック性能を提供します.
ADC12D040CIVSの仕様
| 部品番号: | ADC12D040CIVS |
| SMD/SMT | |
| TQFP-64 | |
| 12ビット | |
| 2 チャネル | |
| パラレル | |
| 40 MS/s | |
| 差分 | |
| パイプライン | |
| 4.75Vから5.25V | |
| 2.35Vから5.25V | |
| 69 dB | |
| - 40 °C | |
| + 85 °C | |
| DNL - 微分非線形性 | +/- 0.4 LSB |
| ENOB - ビットの有効数: | 10.9 ビット |
| 特徴: | 低電力 |
| 取得エラー: | - 2.7% FSR から + 4% FSR |
| INL - 完全非線形性 | 2 LSB |
| 入力電圧: | 4V |
| ADC 入力の数: | 2 インプット |
| 変換機数: | 2 変換器 |
| 稼働電源電圧: | 5V |
| 電力消費量: | 600 mW |
| 製品タイプ: | ADC - アナログからデジタル変換器 |
ADC12D040CIVSの特徴
バイナリーまたは 2 ′′s コンプリメント出力形式
単一の供給操作
内部サンプルと保持
2.4Vから5Vの出力
停止モード
ADC12DL066とピンの互換性
内部・外部参照
ADC12D040CIVSの主要な仕様
SNR (fIN = 10 MHz): 68 dB (典型)
ENOB (fIN = 10 MHz): 10.9 ビット (タイプ)
SFDR (fIN = 10 MHz): 80 dB (典型)
データ遅延: 6 クロックサイクル
供給電圧: +5V ±5%
電力消費,運用
- (稼働) 600mW (典型)
- (電源停止モード) 75mW (典型)
ADC12D040CIVSの応用
超音波 と 画像 検査
計測装置
通信受信機
ソナー/レーダー
xDSL
ケーブルモデム
