商品の詳細:
|
| 部品番号: | HVDA541QDRQ1 | データレート：: | 1 Mb/s |
|---|---|---|---|
| 運転者の数:: | 1人の運転者 | 受信機の数:: | 1台の受信機 |
| 供給電圧-分:: | 4.68V | 最高供給電圧-:: | 5.33V |

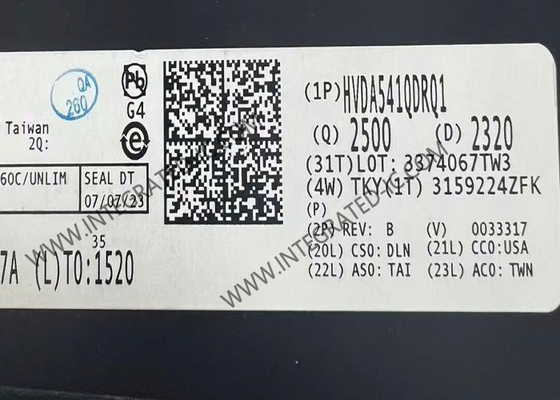

HVDA541QDRQ1 集積回路チップ 自動車 カタログ 5V CAN トランシーバー SOIC-8
HVDA541QDRQ1の製品説明
HVDA541QDRQ1 is designed and qualified for use in automotive applications and meets or exceeds the specifications of the ISO 11898 High Speed CAN (Controller Area Network) Physical Layer standard (transceiver).
HVDA541QDRQ1の仕様
|
|
1 Mb/s |
|
|
1 運転手 |
|
|
1 受信機 |
|
|
4.68V |
|
|
5.33V |
|
|
- 40°C |
|
|
+ 125 C |
|
|
50mA |
|
|
12kV |
|
稼働電源電圧: |
4.68Vから5.33V |
|
単位重量: |
80 mg |
HVDA541QDRQ1の特徴
自動車用用途に適している
AEC-Q100 合格 試験結果:
装置の温度 グレード1: 40°C~125°C
装置 HBM ESD分類レベル3A
デバイスCDMESD分類レベルC6
装置MM ESD分類レベルM4
ISO 11898-2とISO 11898-5の要件を満たすか超えている
GIFT/ICT に準拠する
バスピンのESD保護 ≤ ± 12kV (ヒト体モデル)
I/O電圧レベル調整
SN65HVDA54x:調整可能なI/O電圧範囲 (VIO) 3Vから5.33V
SN65HVDA54x-5: 5 V VCC デバイス バージョン
動作モード:
通常モード: すべてのデバイス
低電源待機モード (VCC不要,VIOのみが必要)
SN65HVDA540: 目覚めないで
SN65HVDA541: RXD 覚醒要請
静音 (受信のみ) モード:HVDA542
高電磁性適合性 (EMC)
保護
VIOとVCCの低電圧保護
バス障害保護 ¥27Vから40V
TXD 支配国 タイムアウト
RXD Wake Up Request ロックアウト CAN バス 支配的な欠陥 (HVDA541)
熱停止保護
電源アップ/ダウン 障害のないバス I/O
電源がないとき (バス負荷がないとき) 高バス入力阻力
HVDA541QDRQ1の応用
SAE J2284 自動車用高速 CAN
SAE J1939 標準データバスインターフェース
GMW3122 双線 CAN 物理層
ISO 11783 標準データバスインターフェース
NMEA 2000 標準データバスインターフェース
